		Le site d'un amateur passionné.
L'adresse du site est https://dome-acoustique.fr		Avant 2026, l'IA n'avait jamais été utilisé. Depuis j'indique ce qui vient d'une source IA.	Explications, solde, achats avec les dons par PayPal

• 1 : Technique, PC hi-fi, mesure, câbles
  • 1-1 : Notions techniques
    • 1-1-1 : L'auditeur
      • 1-1-1-1 : La haute fidélité
      • 1-1-1-2 : Les audiophiles
      • 1-1-1-3 : Philosophie audiophile
      • 1-1-1-4 : Ambition, potentiel et résultats
      • 1-1-1-5 : Le nécessaire et l'accessoire
      • 1-1-1-6 : Problèmes et solutions
      • 1-1-1-7 : Mon audition a changé
      • 1-1-1-8 : Le choix à l'écoute des électroniques
    • 1-1-2 : Théorie sur les haut-parleurs
      • 1-1-2-1 : haut-parleurs, aspects théoriques
      • 1-1-2-2 : Grave, médium et aigu
      • 1-1-2-3 : Le grave
      • 1-1-2-4 : Grave rapide
      • 1-1-2-5 : Masse membrane et réponse transitoire
      • 1-1-2-6 : La dynamique en Hi-Fi
      • 1-1-2-7 : Masse mécanique rayonnement arrière
      • 1-1-2-8 : SPL théorique d'un haut-parleur
      • 1-1-2-9 : Célérité de l'air, C et Ro
      • 1-1-2-10 : Champ libre
      • 1-1-2-11 : Comprendre facilement le groupe délai
      • 1-1-2-12 : Octave et calculs associés
    • 1-1-3 : Caractéristiques des haut-parleurs
      • 1-1-3-1 : Des données haut-parleur juste
      • 1-1-3-2 : Directivité et distance critique
      • 1-1-3-3 : Les non-linéarités
      • 1-1-3-4 : Les transitoires
      • 1-1-3-5 : Schéma électrique équivalent à un HP
      • 1-1-3-6 : Calculs avec plusieurs haut-parleurs
      • 1-1-3-7 : Calculs des T&S en BDD
      • 1-1-3-8 : Effet Doppler sur les HP
    • 1-1-4 : La phase acoustique
      • 1-1-4-1 : Menu global sur la phase acoustique
      • 1-1-4-2 : La phase acoustique
      • 1-1-4-3 : La correction numérique les monitors
      • 1-1-4-6 : Filtre passe tout
      • 1-1-4-7 : Phase et temps de propagation
    • 1-1-5 : Correction des HP montés dans leur enceinte
      • 1-1-5-1 : Ma courbe cible
      • 1-1-5-2 : Baffle step
      • 1-1-5-3 : Égaliseur et égalisation
      • 1-1-5-4 : Limiter la courbe de réponse
      • 1-1-5-5 : Les corrections par convolution
      • 1-1-5-6 : Courbe ISO 2969X
      • 1-1-5-7 : Loi des 400 000
      • 1-1-5-8 : Absorption atmosphérique
      • 1-1-5-9 : Influence du local
      • 1-1-5-10 : Grosse caisse et la guitare sous 125 Hz
    • 1-1-6 : Impédance d'une enceinte
    • 1-1-7 : Commerce
      • 1-1-7-1 : Enceintes et amplis du commerce
      • 1-1-7-2 : Bêtisier
      • 1-1-7-3 : Puissance minimale de l'ampli
      • 1-1-7-4 : Les lecteurs CD
      • 1-1-7-5 : Le HDG, revues Hi-Fi et salons
    • 1-1-8 : Divers
      • 1-1-8-1 : Réparation des HP
      • 1-1-8-2 : Placement optimal des enceintes
      • 1-1-8-3 : Orientation des enceintes
      • 1-1-8-4 : Hi-Fi et vidéo sur les forums
      • 1-1-8-5 : Écoute des autres systèmes
      • 1-1-8-6 : Je débute : Le CDC de vos enceintes
      • 1-1-8-7 : La Hi-Fi pour les débutants
      • 1-1-8-8 : Le son 3D à partir d’un Signal Stéréo
      • 1-1-8-9 : Les forums hi-fi, sono ou home Cinéma
    • 1-1-9 : Livres
      • 1-1-9-1 : Les livres
      • 1-1-9-2 : Les composants passifs
      • 1-1-9-3 : Une enceinte donnée, un HP unique
      • 1-1-9-4 : L'enceinte PHONOPHONE BG
      • 1-1-9-5 : Les haut-parleurs par BRIGGS
      • 1-1-9-6 : Reproduction sonore hi-fi par BRIGGS
  • 1-2 : PC et Hi-Fi, corrections par convolution
    • 1-2-1 : Philosophie, méthodes pour convolution
      • 1-2-1-1 : Philosophie sur la distance de mesure
      • 1-2-1-2 : Pourquoi faut-il corriger ?
      • 1-2-1-3 : Corrections par convolution
      • 1-2-1-4 : Plan d'expérience convolution
      • 1-2-1-5 : Mesures, calculs des EQ
      • 1-2-1-6 : Aide corrections par convolution
    • 1-2-2 : Dématérialisation et égalisation
      • 1-2-2-1 : Le B A BA de la musique dématérialisée
      • 1-2-2-2 : PC et Hi-Fi
      • 1-2-2-3 : PC juke-box
      • 1-2-2-4 : PC multiroom
      • 1-2-2-5 : PC radio
      • 1-2-2-6 : Correction de la phase acoustique
      • 1-2-2-7 : Filtrage
      • 1-2-2-8 : Synoptique de 5 configurations
      • 1-2-2-9 : La touche mono numérique
      • 1-2-2-10 : Réduire la stéréo
    • 1-2-3 : Les briques de base
      • 1-2-3-1 : Foobar, Resampleur SoX Convolver
      • 1-2-3-2 : JRiver
      • 1-2-3-3 : rePhase
      • 1-2-3-4 : Que faut-il corriger ?
      • 1-2-3-5 : Correction sans mesure
      • 1-2-3-6 : Audacity
      • 1-2-3-7 : VSTHost et Convolver VST
      • 1-2-3-8 : Correction par convolution multisource
      • 1-2-3-9 : EAC, le format flac, DVD Audio Extractor
      • 1-2-3-10 : L'upsampling
      • 1-2-3-11 : Piloter Foobar avec une tablette
      • 1-2-3-12 : Par quoi remplacer un mini DSP ?
      • 1-2-3-13 : Dante
  • 1-3 : La mesure
    • 1-3-1 : Matériel de mesure
      • 1-3-1-1 : Pourquoi faut-il s'équiper ?
      • 1-3-1-2 : Matériel pour la mesure
      • 1-3-1-3 : Mesures dans les revues
      • 1-3-1-4 : Contexte et méthode
      • 1-3-1-5 : Rodage du HP et mesure des T&S
      • 1-3-1-6 : Utilisation des mesures
    • 1-3-2 : Mesures d'impédance
      • 1-3-2-1 : Mesure de Fs, Re, Qms, Qes, Qts et Sd
      • 1-3-2-2 : Mesure de Mms, Vas et BL
      • 1-3-2-3 : Formulaire de calcul, 1/5
      • 1-3-2-4 : Mesure spécifique pour un tweeter
      • 1-3-2-5 : Moyenne des paramètres T&S
      • 1-3-2-6 : Une aide pour la mesure
      • 1-3-2-7 : Mms entre base et fabricant
    • 1-3-3 : Mesures avec un micro et avec ARTA
      • 1-3-3-1 : ARTA, Mesure réponse en bruit rose
      • 1-3-3-2 : ARTA, Mesure MMM
      • 1-3-3-3 : ARTA, Mesure phase acoustique
      • 1-3-3-4 : ARTA, Garder partie utile impulsion
      • 1-3-3-5 : Traiter dans Excel le multifenêtrage
      • 1-3-3-6 : ARTA, délais entre HP
      • 1-3-3-7 : Les effets du sol pendant la mesure
      • 1-3-3-8 : Mesure de la distorsion d'une enceinte
    • 1-3-4 : Mesures avec un micro et avec REW
      • 1-3-4-1 : REW, Mesure MMM
      • 1-3-4-2 : REW, Mesure de la phase acoustique
    • 1-3-5 : Mesures et calcul des corrections
  • 1-4 : Les câbles
    • 1-4-1 : Qu'est-ce qu'un câble ?
      • 1-4-1-1 : Préambule
      • 1-4-1-2 : Qu'est-ce qu'un câble ?
      • 1-4-1-3 : Une approche câble différente
    • 1-4-2 : Les boucles de masse
      • 1-4-2-1 : Bourdonnements, ronflettes, bzzzz
      • 1-4-2-2 : La prise de terre de nos appareils hi-fi
      • 1-4-2-3 : Terre, masse et boucle de masse
      • 1-4-2-4 : Diagnostic de votre installation
      • 1-4-2-5 : Les solutions
      • 1-4-2-6 : Réduire la taille des boucles de masse
      • 1-4-2-7 : Le câblage des studios d'enregistrement
    • 1-4-3 : Les câbles de liaison
      • 1-4-3-1 : Les câbles de modulation RCA et XLR
      • 1-4-3-2 : Les câbles pour liaison numérique
      • 1-4-3-3 : Les câbles pour liaison HP
      • 1-4-3-4 : Branchements ampli vers HP bicâblage
      • 1-4-3-5 : Les câbles secteur
      • 1-4-3-6 : Câble HDMI
      • 1-4-3-7 : Essais à l'écoute sur les câbles
      • 1-4-3-8 : La connectique
  • 1-5 : Autour des HP et enceintes
    • 1-5-1 : Détails et solutions
      • 1-5-1-1 : Les détails qui changent tout
      • 1-5-1-2 : Les solutions qui marchent
      • 1-5-1-3 : Ajouter un égaliseur analogique
    • 1-5-2 : Les antennes FM, DAB, UHT et aviation
      • 1-5-2-1 : L'antenne FM
      • 1-5-2-2 : Les antennes UHF pour TNT
      • 1-5-2-3 : L'antenne DAB
      • 1-5-2-4 : L'antenne aviation civile
    • 1-5-3 : Les résonateurs
      • 1-5-3-1 : Résonateur de HELMHOLTZ
      • 1-5-3-2 : Résonateur dynharmonique
    • 1-5-4 : Gabarit de réglage bras et cellule
    • 1-5-5 : Branchement d'un HP sur un ampli à tubes
    • 1-5-6 : Branchement casque à 3 ou 4 broches
  • 1-6 : Acoustique des pièces et studios
    • 1-6-1 : Le traitement acoustique d'un studio
    • 1-6-2 : Plusieurs approches, traitement studio
    • 1-6-3 : Liens traitements acoustiques
    • 1-6-4 : Traitement acoustique pour baffle plan
• 2 : Enceintes, calculs, réalisations, HC
  • 2-1 : Enceintes fermées
    • 2-1-1 : Les enceintes bass-reflex
      • 2-1-1-2 : Les limites des conseils
      • 2-1-1-3 : Bannir les enceintes à évent ?
      • 2-1-1-4 : Les optimisations en BR
      • 2-1-1-6 : Calcul d'évent
      • 2-1-1-7 : Forme de l'évent
      • 2-1-1-8 : Résistance en série
      • 2-1-1-9 : Simulation et limite
      • 2-1-1-10 : Élongation et puissance
      • 2-1-1-12 : BR de très grand volume
      • 2-1-1-13 : Distorsion et bass-reflex
      • 2-1-1-14 : L'OPR
    • 2-1-2 : Les enceintes à triple résonateur
      • 2-1-2-2 : Double et triple résonateur
      • 2-1-2-3 : Le filtre de Briggs
      • 2-1-2-4 : Gamme Elipson en 1975
      • 2-1-2-5 : Résonateur Elipson
      • 2-1-2-6 : Réparation Elipson 1303 X
    • 2-1-4 : Explications radiateur passif
    • 2-1-5 : Calculs RJ de SUPRAVOX
    • 2-1-6 : Les enceintes closes
      • 2-1-6-2 : Les enceintes closes
      • 2-1-6-3 : La transformée de Linkwitz
      • 2-1-6-4 : Annuler influence pièce
      • 2-1-6-5 : Autorégulation acoustique
    • 2-1-7 : Passe-bande du 4e, 6e, 7e ordre
    • 2-1-8 : Les enceintes infinies
    • 2-1-9 : Les lignes acoustiques
      • 2-1-9-1 : Les lignes acoustiques
      • 2-1-9-2 : Ligne acoustique pavillonnée
      • 2-1-9-3 : Réalisation line-array MTM
      • 2-1-9-4 : Un projet DIY line-array
      • 2-1-9-5 : Ligne acoustique CBT
      • 2-1-9-6 : Branchement série/parallèle
    • 2-1-10 : Les enceintes TQWT et 1/4 d'onde
      • 2-1-10-1 : Les enceintes TQWT
      • 2-1-10-2 : Les enceintes 1/4 d'onde
    • 2-1-11 : La hi-fi embarquée, CAR audio
      • 2-1-11-1 : La hi-fi embarquée
      • 2-1-11-2 : Calcul hi-fi embarquées
    • 2-1-12 : Les caissons de graves
      • 2-1-12-1 : Le caisson de grave
      • 2-1-12-2 : Les caissons de grave 30 cm
    • 2-1-13 : L'enceinte JENSEN S100, Stéréolith
  • 2-2 : Baffles plans
    • 2-2-1 : Théorie du baffle plan
      • 2-2-1-1 : Court-circuit acoustique
      • 2-2-1-2 : Courbe de réponse
      • 2-2-1-3 : Taille et forme
      • 2-2-1-4 : Choix du haut-parleur
      • 2-2-1-5 : Application du baffle plan
      • 2-2-1-6 : Conclusion et liens
    • 2-2-2 : Grave sur baffle plan
      • 2-2-2-1 : Ajout d'un haut-parleur de grave
      • 2-2-2-2 : Grave de grands diamètres
      • 2-2-2-3 : Filtrage grave et large bande
    • 2-2-3 : Réalisation d'un baffle plan
      • 2-2-3-1 : Construction du baffle plan
      • 2-2-3-2 : Baffle plan de médium
      • 2-2-3-3 : Un exemple, le mien
      • 2-2-3-4 : Baffle plan et design
      • 2-2-3-5 : Enceinte, baffle plan, 2 x 38cm
      • 2-2-3-6 : Enceinte, baffle plan, 2 x 31 cm
      • 2-2-3-7 : Deux kits open baffle
      • 2-2-3-8 : Caisson de graves Ripole
      • 2-2-3-9 : Études sur le baffle plan
  • 2-3 : Les pavillons
    • 2-3-1 : Pavillons calcul et tracé
      • 2-3-1-1 : Les pavillons pour les nuls
      • 2-3-1-2 : Formules calculs pavillons
      • 2-3-1-3 : Directivité pavillons rectangulaires
      • 2-3-1-4 : Le report des surfaces
      • 2-3-1-5 : Tracé des coudes
      • 2-3-1-6 : Tracé des faces gauches
    • 2-3-2 : Pavillons avant pour compression
      • 2-3-2-1 : Les pavillons avant
      • 2-3-2-2 : Les pavillons pour compression
      • 2-3-2-3 : Pavillons 1" pour RADIAN 475
      • 2-3-2-4 : Les pavillons JMLC
      • 2-3-2-5 : Les pavillons pour smartphone
    • 2-3-3 : Pavillons arrière repliés, BLH
      • 2-3-3-1 : Les pavillons arrière-escargot
      • 2-3-3-2 : Les pavillons toboggan
      • 2-3-3-3 : Les pavillons toboggan haut
      • 2-3-3-4 : Les pavillons arrière Fun
      • 2-3-3-5 : HornResp pour pavillons AR
    • 2-3-4 : Plan de pavillons
      • 2-3-4-1 : Caisson de graves à pavillon
      • 2-3-4-2 : Les pavillons courts
      • 2-3-4-3 : Pavillon rond 150 Hz, temporel
      • 2-3-4-4 : Pavillon rond 150 Hz, JMLC
      • 2-3-4-5 : Comparaison pavillon 150 Hz
      • 2-3-4-6 : Pavillon carré 150 Hz
      • 2-3-4-7 : Pavillon vertical d'encoignure
      • 2-3-4-8 : Klispchorn revisitée
      • 2-3-4-9 : L'enceinte WICKED-ONE
  • 2-4 : Les haut-parleurs large bande et coaxiaux
    • 2-4-1 : Les haut-parleurs large bande
      • 2-4-1-1 : Les haut-parleurs large bande
      • 2-4-1-2 : Utilisation des haut-parleurs LB
      • 2-4-1-3 : Médium ou large bande ?
      • 2-4-1-4 : LB, quantification des critères
    • 2-4-2 : Quelques large bande
      • 2-4-2-1 : Sélection HP LB grand diam
      • 2-4-2-2 : Le PHY H21LB15
      • 2-4-2-3 : Le PHY KM30
      • 2-4-2-4 : Le VISATON B200
      • 2-4-2-5 : Le DAVIS 20DE8
      • 2-4-2-6 : L'ALTEC 420
      • 2-4-2-7 : Le JBL LE8T
      • 2-4-2-8 : HP LB sur baffle plan
      • 2-4-2-9 : Réalisation 31 cm LB en CLOS
    • 2-4-3 : Les haut-parleurs coaxiaux
  • 2-5 : Base de données HP calculs enceintes
    • 2-5-1 : Calcul des enceintes
      • 2-5-1-1 : Calcul pavillon
      • 2-5-1-2 : Calcul bass-reflex
      • 2-5-1-3 : Calcul triple résonateur
      • 2-5-1-4 : Calcul radiateur passif
      • 2-5-1-5 : Calcul passe-bande du 4e ordre
      • 2-5-1-6 : Calcul passe-bande du 6e ordre
      • 2-5-1-7 : Calcul passe-bande du 7e ordre
      • 2-5-1-8 : Calcul 1/4 d'onde et TQWT
      • 2-5-1-9 : Calcul d'une enceinte close
      • 2-5-1-10 : Calcul d'un baffle plan
      • 2-5-1-11 : Calcul autorégulation acoustique
    • 2-5-2 : Recherches multicritères
      • 2-5-2-1 : Sur les paramètres T&S
      • 2-5-2-2 : Équivalent au HP choisi
      • -------------------------------------------------
      • 2-5-2-3 : HP pour enceinte PAV
      • 2-5-2-4 : HP pour enceinte à évent
      • 2-5-2-5 : HP pour enceinte BESSEL
      • 2-5-2-6 : HP pour passe-bande du 4e ordre
      • 2-5-2-7 : HP pour enceinte 1/4 d'onde
      • 2-5-2-8 : HP pour enceinte CLOSE
      • 2-5-2-9 : HP pour baffle PLAN
      • 2-5-2-10 : HP pour enceinte CAR AUDIO
      • -------------------------------------------------
      • 2-5-2-11 : Explications recherche BR
      • 2-5-2-12 : Explications recherche CLOS
      • 2-5-2-13 : Explications recherche PLAN
    • 2-5-3 : Consultation des données
      • 2-5-3-3 : Tweeters et compressions
      • 2-5-3-4 : Liste des 50 derniers HP
    • 2-5-4 : Ajout, modifications et comparaisons
      • 2-5-4-1 : Ajouter en base temporaire
      • 2-5-4-2 : Visualiser en base temporaire
      • 2-5-4-3 : Modifier en base temporaire
      • 2-5-4-4 : Comparer dans les 2 bases
      • 2-5-4-5 : Moyenne des paramètres T&S
    • 2-5-5 : Tableaux
      • 2-5-5-1 : Marques des HP
      • 2-5-5-2 : Avis marques et HP
      • 2-5-5-3 : Diamètre des HP
      • 2-5-5-4 : Impédance des HP
      • 2-5-5-5 : Type entré et calculé des HP
      • 2-5-5-6 : Type des tweeters
      • 2-5-5-7 : Type d'enceinte
      • 2-5-5-8 : Type de filtre
      • 2-5-5-9 : Type des alignements BR
      • 2-5-5-10 : Combinaisons d'évents
      • 2-5-5-11 : Proportion des enceintes
      • 2-5-5-12 : Construction des enceintes
    • 2-5-6 : Coeficients, moyennes et courbes
      • 2-5-6-1 : T&S d'un HP équivalent
      • 2-5-6-2 : Alignements de THIELE
      • 2-5-6-5 : Corrections pour CAR Audio
    • 2-5-7 : Fonctionnement
      • 2-5-7-1 : Pourquoi une base de données ?
      • 2-5-7-2 : Comment ça marche ?
      • 2-5-7-3 : Nombres complexes et calculs
    • 2-5-8 : Statistiques
      • 2-5-8-1 : Statistiques sur Fs
      • 2-5-8-2 : Statistiques sur Vas
      • 2-5-8-3 : Statistiques sur Qms
      • 2-5-8-4 : Statistiques sur Qes
      • 2-5-8-5 : Statistiques sur Qts
      • 2-5-8-6 : Statistiques sur Fs/Qts
      • 2-5-8-7 : Statistiques sur Vas*Qts²
      • 2-5-8-8 : Statistiques sur Le
      • 2-5-8-9 : Statistiques sur BL
      • 2-5-8-10 : Statistiques sur Xmax
  • 2-6 : Le filtrage
    • 2-6-1 : Tweeter et filtre
      • 2-6-1-1 : Choix de la pente du filtre
      • 2-6-1-2 : Fs du tweeter
      • 2-6-1-3 : Coupure des compressions
      • 2-6-1-4 : Le montage MTM
      • 2-6-1-5 : Le tweeter et l'écoute
      • 2-6-1-6 : Tweeters piézo-électriques
    • 2-6-2 : Choix du filtre
      • 2-6-2-1 : Filtre et tableur JMLC
      • 2-6-2-2 : Simulateur JMLC 4 voies
      • 2-6-2-3 : Simulateur JMLC 3 voies
      • 2-6-2-4 : Simulateur JMLC 2 voies
      • 2-6-2-5 : 4 filtres sous Mathcad
      • 2-6-2-6 : Ordre d'un filtre
      • 2-6-2-8 : Réponse axe et coïncidence
      • 2-6-2-9 : L'utopie du filtre à 6 dB/octave
      • 2-6-2-10 : Enceinte close et filtre
    • 2-6-3 : Calcul des filtres passifs
      • 2-6-3-1 : Limites calcul filtre passif
      • 2-6-3-2 : Calcul d'un filtre passif
      • 2-6-3-3 : Vérification d'un filtre passif
      • 2-6-3-4 : Mise en série des filtres
      • 2-6-3-5 : Problématique filtrage
      • 2-6-3-6 : Filtre et impédance
      • 2-6-3-7 : Calcul du filtre Quasi Optimal
      • 2-6-3-8 : Calcul du filtre Samuel Harsch
    • 2-6-4 : Autres filtres passifs
      • 2-6-4-1 : Filtre série, parallèle, relais
      • 2-6-4-2 : Filtre passe tout
      • 2-6-4-3 : Filtre pour HP large bande
    • 2-6-5 : Filtrer un caisson de graves
    • 2-6-6 : Atténuation et correcteur d'impédance
      • 2-6-6-1 : Égalisation des niveaux
      • 2-6-6-2 : Correction impédance RC série
      • 2-6-6-3 : Correction impédance RLC série
      • 2-6-6-4 : Correction impédance RC, RLC
      • 2-6-6-5 : Correction réponse RLC parallèle
      • 2-6-6-6 : Simulation correction impédance
    • 2-6-7 : Réalisation des filtres passifs
      • 2-6-7-1 : Filtres passifs du commerce
      • 2-6-7-2 : Réalisation sur plaquette en bois
      • 2-6-7-4 : Choix des selfs
      • 2-6-7-5 : Résistance interne des selfs
      • 2-6-7-7 : Tweak DIY des filtres passifs
    • 2-6-8 : Filtre actif
      • 2-6-8-1 : Les filtres actifs
      • 2-6-8-2 : Filtre actif DCX 2496
      • 2-6-8-4 : Le filtre actif passif KANEDA
    • 2-6-9 : Autour des filtres
      • 2-6-9-1 : La mise en phase des HP
      • 2-6-9-2 : Faire correspondre les phases acoustique
      • 2-6-9-3 : Branchement série/parallèle
      • 2-6-9-4 : Remplacement d'un tweeter
  • 2-7 : Réalisations et plans
    • 2-7-1 : Plans outils BDD
      • 2-7-1-1 : Lire plan, sélection multicritères
      • 2-7-1-2 : Lire plan, sélection par le n°
      • 2-7-1-3 : Créer plan d'enceinte
      • 2-7-1-4 : Liste de tous les plans d'enceinte
    • 2-7-2 : Plans de la menuiserie de votre enceinte
      • 2-7-2-1 : Remarques
      • 2-7-2-2 : Volume occupé évent et HP
      • 2-7-2-3 : Personalisation de la réalisation
      • 2-7-2-4 : Tracé de la face avant
      • 2-7-2-5 : Réalisation pratique
      • 2-7-2-6 : Finition par placage
      • 2-7-2-7 : Finition à la peinture
    • 2-7-3 : Critères importants à prendre en compte
      • 2-7-3-1 : Proportions
      • 2-7-3-2 : Position en hauteur du HP
      • 2-7-3-3 : Tasseaux de renfort
      • 2-7-3-4 : Pieds pour enceinte
      • 2-7-3-6 : L'amortissement interne
      • 2-7-3-7 : La soudure
    • 2-7-5 : Réalisations 8, 10, 12 et 14 cm
      • 2-7-5-1 : HM130G14 + TW025A0
      • 2-7-5-2 : FOSTEX FE127E
    • 2-7-6 : Réalisations 17 cm
      • 2-7-6-1 : Enceinte active ou passive
      • 2-7-6-2 : Enceinte 2x17cm Kinoshita KM1V
      • 2-7-6-3 : Enceinte MTM Giulia
      • 2-7-6-4 : FOSTEX FE167E
      • 2-7-6-5 : FOSTEX FE168E SIGMA
    • 2-7-7 : Réalisations 21 cm
      • 2-7-7-1 : Enceinte 4x20cm Klipsch
      • 2-7-7-2 : FOSTEX FE207E
    • 2-7-8 : Réalisations 25 cm
      • 2-7-8-1 : 3 voies, actives, 25 cm
      • 2-7-8-2 : 3 voies, 25 cm, combo vintage
      • 2-7-8-3 : Inspirée moniteur JBL 25cm
      • 2-7-8-4 : 2x25cm, inspirée enceinte studio
      • 2-7-8-5 : L'installation de Jean-Pierre
    • 2-7-9 : Réalisations 31 cm
      • 2-7-9-1 : Base comp 1,4" et 31 cm
      • 2-7-9-2 : 3 voies, DIY
      • 2-7-9-3 : 3 voies, 2x31 cm, active
      • 2-7-9-4 : 3 voies, 2x31 cm, active, DAVIS
      • 2-7-9-5 : Modif moniteurpour projet DIY
      • 2-7-9-6 : 3 voies, Cabasse Sampan
      • 2-7-9-7 : Ecoute principale ADAM S6X
      • 2-7-9-8 : Enceinte hi-fi anglaise
      • 2-7-9-9 : 2x31 cm, 2 pavillons
      • 2-7-9-10 : Graves 31 cm enceinte close
    • 2-7-10 : Réalisations 38 cm
      • 2-7-10-1 : 3 voies, 38 cm, HP JBL
      • 2-7-10-2 : 2x38 cm, enceinte américaine
      • 2-7-10-3 : 2x38 cm, enceinte anglaise
    • 2-7-11 : Réalisations 46 cm
      • 2-7-11-1 : 3x46cm DIY subwoofer
      • 2-7-11-2 : Line-source et point-source
      • 2-7-11-3 : 46cm, kit danois
      • 2-7-11-4 : 46cm d'inspiration JBL 4699B
    • 2-7-12 : Haut-parleurs pour le grave
      • 2-7-12-1 : Enceinte 2x38 cm dépassée ?
      • 2-7-12-2 : 2x31 cm ou 46 cm ?
      • 2-7-12-3 : Subwoofer array Hi-Fi
      • 2-7-12-4 : 2 HP 38 cm à faible Mms
  • 2-8 : Quelques aspects du cahier des charges
    • 2-8-1 : Philosophie sur la hi-fi
      • 2-8-1-1 : Clivage entre Hi-Fi et moniteur
      • 2-8-1-2 : Voie grave Roggero
      • 2-8-1-3 : Voie grave Francis Ibre
      • 2-8-1-4 : Hommage à JMLC
      • 2-8-1-5 : Alimentation par batteries
      • 2-8-1-6 : Vocabulaire et expressions
      • 2-8-1-7 : Réfuter manifeste audiophile
      • 2-8-1-8 : Quantification hi-fi, questionnaire
    • 2-8-2 : Philosophie de conception
      • 2-8-2-1 : HR, budget, encombrement
      • 2-8-2-2 : Look, qualité, budget, facilité
      • 2-8-2-3 : Artisan menuisier-ébéniste
      • 2-8-2-4 : Enceintes studio DIY THDG
      • 2-8-2-5 : Autotransformateur ampli actif
      • 2-8-2-6 : Erreurs et faiblesses
      • 2-8-2-7 : Erreurs systèmes japonisants
      • 2-8-2-8 : Erreurs projets DIY
  • 2-9 : La sonorisation
    • 2-9-1 : Enceinte de sono à 2 voies
    • 2-9-2 : Fabrication enceinte de sono à 2 voies
    • 2-9-4 : Caisson de graves pour sono
    • 2-9-5 : Le SPL max des caissons
    • 2-9-6 : Caisson de graves à pavillon pour sono
    • 2-9-7 : Enceinte de bas médium pour sono
    • 2-9-8 : Puissance des enceintes BM sono
    • 2-9-9 : Puissance des enceintes graves sono
    • 2-9-10 : Ajouter des roues à une enceinte
    • 2-9-11 : L'enceinte NEXO LS2000
  • 2-10 : Le home cinéma et ses réglages
    • 2-10-1 : Home cinéma et haute fidélité
    • 2-10-2 : Home cinéma : La famille sonore
    • 2-10-3 : Home cinéma : Sélecteurs
    • 2-10-4 : Les réglages en home cinéma
    • 2-10-5 : Home cinéma : L'enceinte centrale
    • 2-10-6 : Home cinéma et Hi-Fi : Une autre vision
    • 2-10-7 : Une enceinte professionnelle de cinéma
    • 2-10-8 : Réponse en peigne enceinte centrale
  • 2-11 : La mise au point, filtre et enceinte
    • 2-11-1 : Vos oreilles
    • 2-11-2 : Mise au point et rodage
    • 2-11-3 : Mise au point d'un filtre passif
    • 2-11-4 : Mise au point de l'évent
    • 2-11-5 : Exemple de mise au point
    • 2-11-6 : Mise au point, par Gautier Audio
    • 2-11-7 : Longue mise au point d'un filtre
    • 2-11-8 : Corriger la phase acoustique
• 3 : Mon système, autres sujets
  • 3-1 : Du 4 voies au large bande
    • 3-1-1 : La configuration à 4 voies
    • 3-1-2 : Le passage à 3 voies
    • 3-1-3 : Le passage à 2 voies
    • 3-1-4 : Un premier large bande
  • 3-2 : Ajouter un grave au large bande
    • 3-2-1 : Grave sur baffle plan
    • 3-2-2 : Mes baffles plans filtrés en passif
  • 3-3 : Bi et tri amplification active
    • 3-3-1 : Biamplification active
    • 3-3-2 : Triamplification active
    • 3-3-3 : Triamplification avec le LB SIARE alnico
    • 3-3-4 : Le DCX 2496
  • 3-4 : D'autres haut-parleurs large bande
    • 3-4-1 : Avec le MONACOR SP-200X
    • 3-4-2 : Avec le VISATON B200
    • 3-4-3 : Ajouter un égaliseur
    • 3-4-4 : MTM et U-FRAME
    • 3-4-5 : Travailler le filtrage
    • 3-4-6 : Corriger la phase acoustique
  • 3-5 : Retour progressif au large bande seul
    • 3-5-1 : La transformée de Linkwitz
    • 2-4-2-5 : Le DAVIS 20DE8
    • 2-4-2-6 : L'ALTEC 420
    • 3-5-3 : L'ALTEC 420 en 2 voies
    • 3-5-4 : Bilan de ces expériences
  • 3-6 : Annexes
    • 3-6-1 : Le tweak du lecteur CD PHILIPS CD723
    • 3-6-2 : Panne sur le HAFLER TA 1600
    • 3-6-3 : Le VISATON B200 en images
    • 3-6-4 : Le BEHRINGER A500
  • 3-7 : Changement d'énergie de chauffage
    • 3-7-1 : Le chauffage central électrique
    • 3-7-2 : La solution initiale
    • 3-7-3 : Les solutions de rechange
    • 3-7-4 : Dimensionnement de la solution
    • 3-7-5 : Abonnement électrique jour / nuit
    • 3-7-6 : Devis et bilan financier
    • 3-7-7 : Installation pratique
    • 3-7-8 : Dimensionnement de votre installation
    • 3-7-9 : Vos avis
    • 3-7-10 : Pompe à chaleur et démarchage
    • 3-7-11 : Ma pompe à chaleur, loi d'eau
    • 3-7-12 : Panneaux solaires
  • 3-8 : Le chemin de Compostelle
  • 3-9 : Les émissions musicales à la télé
  • 3-10 : Le coin du râleur
  • 3-11 : Éclairage en haut d'une armoire
  • 3-12 : Isolation thermique
  • 3-13 : Mon arrière grand-père
• 4 : Le site, contact, liens, recherches
  • 4-1 : Accueil
  • 4-2 : Première page du site
  • 4-3 : Contact, écrivez-moi
  • 4-4 : Lexique
  •
  • 4-5 : Faire un don par Paypal
  • 4-6 : Déontologie et participation
  • 4-7 : Validation W3C des pages
  • 4-8 : Compteur
  •
  • 4-9 : Moteur de recherche dans le site
  • 4-10 : Liens, les différents chapitres de ce site
  • 4-12 : Les PDF et compléments de Jean Dupont
  • 4-13 : Liens extérieurs au site
  •
  • 4-14 : Les bons mots de vos courriels
  •
  • 4-15 : Mentions légales
  • 4-16 : Reprise du site, à terme
  •
  • 4-17 : Images et Web





Plan d'une enceinte, 3/3. Mode lecture.

Les paramètres utilisés pour faire un plan :

Mise à jour du sous-programme : 19 décembre 2023, Antidote 11.



Les plans automatiques ne sont pas la description d'une réalisation, mais un calcul avec des paramètres figés et correctement réglés.
Toutes les limites des calculs, surtout pour les filtres passifs, s'appliquent aux plans automatiques.

Un plan, ce sont 23 paramètres enregistrés dans une table de la base de données.
Le reste des informations nécessaires sont soit calculées, soit lues dans les autres tables de la base de données.
Ces paramètres sont :



Pour le haut-parleur de graves.

• Numéro d'ordre du haut-parleur de grave.
• Numéro du nombre, montage et branchement du haut-parleur de grave.



Pour l'Ampli.

• Facteur d'amortissement de l'ampli (branché sur l'enceinte).
• Puissance de l'ampli.



Pour le Tweeter et le filtre.

• Numéro d'ordre du haut-parleur de médium ou tweeter.
• Pente du filtre
• Fréquence de coupure (ou résistance en série pour un SUB).
• Impédance du tweeter.(si tweeter non défini en base de données).
• Délais du tweeter.(écart en +/- par rapport aux délais théoriques calculés).
• Branchement du tweeter. 0 = en phase, 1 = en opposition de phase.
• Taille des selfs de filtrage.



Pour l'enceinte de graves.

• Type de l'enceinte.
• Volume interne de l'enceinte.
• Masse mécanique de rayonnement arrière.
• Numéro des proportions de l'enceinte.
• Numéro de la forme de l'enceinte.

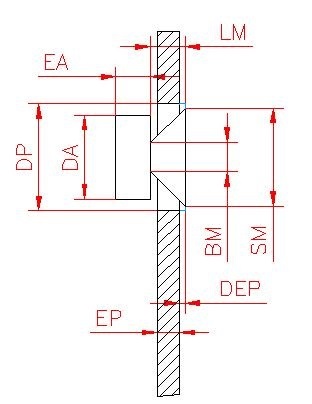

Pour l'évent pour enceinte bass-reflex.

• Fréquence d'accord de l'enceinte bass-reflex.
• Nombre d'évents.
• Entraxe des évents.
• Diamètre interne ou hauteur de l'évent.
• Largeur de l'évent si rectangulaire.



Les épaisseurs des planches.

• La même épaisseur pour les planches de dessus, de dessous, les deux planches de côtés, la face arrière et de l'évent s'il est rectangulaire.
• L'épaisseur de la planche au niveau de l'encastrement du haut-parleur.
• L'épaisseur de la planche au niveau de l'évent.



Pour l'enceinte dans la pièce.

• Le nombre d'enceintes.
• La distance d'écoute.



Les outils de calculs sont rigoureusement les mêmes que ceux que je mets à votre disposition :
Lorsqu'une mise à jour est faite sur un outil de calcul mis à votre disposition, le plan automatique est recalculé avec la mise à jour.
Si le plan que je vous propose ne vous va pas, demandez une mise à jour, ou un nouveau plan, avec les paramètres qui vous conviennent :
Il ne me faut que 10 minutes pour faire un plan, et encore moins pour une mise à jour...



Le plan numéro 1359 :

Mise à jour du sous-programme : 24 septembre 2024, Antidote 11.

Numéro du plan (pour demander une modification) : 1359		Amplificateur Facteur d'amortissement de l'ampli : 100 Puissance crête minimale de l'ampli : 20 W
Haut-parleur passe-bas, grave, grave médium ou large bande : Nb de haut-parleurs : 1 HP Numéro du haut-parleur : 5701 Marque du haut-parleur : CELESTION Référence du haut-parleur : K12H-100TC Diamètre du haut-parleur : 31 cm Type du haut-parleur : LB Sensibilité du ou des haut-parleurs (avec Mmra) : 97.8 dB/2.83V/m Impédance du ou des haut-parleurs : 8 Ohms Re du ou des haut-parleurs : 5.43 Ohms Le du ou des haut-parleurs : 0.63 mH Rrc pour ce ou ces haut-parleurs : 6.79 Ohms Crc pour ce ou ces haut-parleurs : 13.67 mH		Haut-parleur passe-haut, tweeter ou compression : Numéro du haut-parleur : Marque du haut-parleur : Référence du haut-parleur : Type du haut-parleur : Diamètre du haut-parleur : 0 mm (Diamètre du dôme, ou de la sortie de la compression) Sensibilité du haut-parleur : 0 dB/2.83V/m Fs : 0 Hz Fmin : --- Hz (Valeur du fabricant, le plus souvent pour un filtre à 12 dB/octave) Pas de correcteur d'impédance RLC Impédance du tweeter pour le calcul du filtre : 0.00 Ohms
Filtrage entre les deux haut-parleurs : Numéro du filtre : ACTIF Type du filtre : ACTIF Pente du filtre : 0 dB/octave Explication du filtre : Filtre actif Fréquence de coupure : 0.0 Hz Délai théorique du tweeter : 0 mm Branchement du tweeter : En phase Taille des selfs : Mundorf L125, et Mundorff CFN12 pour les valeurs > 10 mH		Égalisation des niveaux : Atténuateur : 0.0 dB Impédance du tweeter pour le calcul de l'atténuateur : 0.00 Ohms

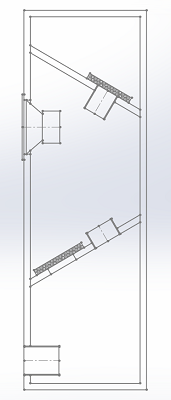

Enceinte : Type d'enceinte : TRI Paramètre de l'alignement : 0 Volume de l'enceinte : 80.00 L Mmra : 0.00000 g : Demandez la mise à jour du plan, sauf pour enceinte à double ou triple résonateur. Proportions : 1.000 --- 1.297 --- 4.329 --- 62.5 sur baffle test 50 L Forme : Plus haute --- Large --- Peu profonde Épaisseur des planches : Épaisseur des planches, côtés, fond, dessus, dessous : 22 mm Épaisseur de la planche qui tient le haut-parleur : 22 mm Épaisseur de la planche au niveau de l'évent : 30 mm		Évent : Fréquence d'accord : 53.7 Hz (si 0,0 Hz, accord automatique par optimisation de la réponse à -3 dB) Nombre d'évents : 1 Entraxe des évents : 20.0 Type d'évent : Circulaire Diamètre de l'évent circulaire : 15.0 cm



Haut-parleur CELESTION K12H-100TC en TRI dans 80.0 L

Mise à jour : 10 janvier 2025, Antidote 11.



Référence du haut-parleur :

Mise à jour du sous-programme : 5 décembre 2023, Antidote 11.

Marque	CELESTION
	Liste de tous les haut-parleurs : CELESTION et de leurs principaux paramètres de T&S
Avis sur la marque du haut-parleur	Marque avec 40 ou plus références achetables.
Référence	K12H-100TC
Disponibilité du haut-parleur à la vente	Les HP de Hi-Fi et SONO disponibles chez les marchants.
Type du haut-parleur	Large Bande
Type calculé du haut-parleur	GRAVE
Diamètre calculé	31 cm --- 12''
Puissance AES du haut-parleur	200 W
Impédance normalisée	8 Ohms
Numéro du haut-parleur	5701, dans la base opérationnelle



Liste des plans disponibles pour ce haut-parleur :

Mise à jour du sous-programme : 5 décembre 2023, Antidote 11.

Si le plan pour ce haut-parleur n'y est pas, ou s'il ne vous convient pas, indiquez-moi votre souhait, bouton "Contact, écrivez-moi" en 4-3.
Le nombre de plans pour un haut-parleur donné n'est pas limité.

Plans pour le CELESTION K12H-100TC
Choix Plan : Cliquez sur le N°	Haut-parleur			Tweeter		Ampli FA	Filtre			Enceinte
	N° Nb	Marque	Référence	Référence	Diam mm		Type Filtre	F ou R	Taille Self	Type Enceinte	VB L	FB L	Ali- gne- ment	Pro- por- tion	For- me
1359	1	CELESTION	K12H-100TC	-----	0	100	ACTIF	0		TRI	80.0	53.7	0	11	2
1358	1	CELESTION	K12H-100TC	-----	0	100	ACTIF	0		TRI	100.0	48.1	1	13	2
1356	1	CELESTION	K12H-100TC	-----	0	100	ACTIF	0		TRI	115.0	45.8	1	13	2
1360	1	CELESTION	K12H-100TC	-----	0	100	ACTIF	0		TRI	70.0	56.5	0	5	2



Nombre de haut-parleurs :

Mise à jour du sous-programme : 25 janvier 2024, Antidote 11.

Nombre de haut-parleurs pour le CELESTION K12H-100TC
1 HP 1 HP visibles de l'extérieur, 0 HP caché à l'intérieur.	Coefficient Re	Coefficient VAS	Coefficient Sd	Coefficient Mms
	1.000	1.000	1.000	1.000





Ampli et filtre :

Mise à jour du sous-programme : 5 décembre 2023, Antidote 11.

Pour le CELESTION K12H-100TC
Résistance interne de l'ampli et des câbles de branchement	Rg	0.08 Ohms	AMPLI A TRANSISTORS
Résistance du filtre passif	Rf	0.00 Ohms	FILTRE ACTIF



Si vous l'avez oublié ou si vous ne le saviez pas, calculez le filtre passif pour déterminer Rf, c'est absolument indispensable. Vous devez connaître trois choses, la fréquence de coupure, la pente de coupure, et le diamètre du fil des selfs (12/10e par défaut). Le médium ou tweeter n'ont aucune importance à ce niveau, prenez ceux dont la référence est ---. Les deux valeurs Rg et Rf modifient le Qts du haut-parleur, parfois de façon sensible. Le volume sera plus grand, l'évent plus long. Parfois le type d'enceinte souhaitée ne sera plus possible, ou deviendra possible alors qu'il ne l'était pas. Après le calcul du filtre, vous reviendrez directement ici, et ce beau tableau orange ne sera pas affiché. Si vous avez effectivement un filtre actif, ne tenez pas compte de ce message, ne cliquez pas sur le bouton.





Baffle ou enceinte conseillés pour le CELESTION K12H-100TC :

Mise à jour du sous-programme : 9 juin 2025, Antidote 11.

Enceintes bass-reflex et closes :
F_sb et Q_tsb sont calculés avec M_msb = M_ms + M_mra, et avec éventuellement une masse ajoutée à la membrane M_ajout de 0.0 g.
Conséquence, F_sb < F_s et Q_tsb > Q_ts.


Baffle plan :
F_sp et Q_tsp sont calculés M_msp = M_ms + M_mrf, et avec éventuellement une masse d'air ajouté à la membrane M_ajout de 0.0 g.
Conséquence, F_sp < F_s et Q_tsp > Q_ts.

Pour le CELESTION K12H-100TC. C'est la position du losange noir sur le tableau de couleur qui est importante. La position du losange noir change pour chaque haut-parleur et enceinte.
Critères de choix	Paramètres	Valeurs	Avis
Pavillon avant, avec un volume clos à l'arrière du haut-parleur	Qts	0.531																											♦
Pavillon arrière, BLH ou escargot	Qts	0.531																			♦
Bass-reflex, avec Mmra = 0.00000 g.	Qtsb	0.531																					♦
Bass-reflex de très grand volume, avec Mmra = 0.00000 g.	Qtsb	0.531
Enceinte à radiateur passif	Qts	0.531																											♦
Enceinte passe-bande du 4e, 6e et 7e ordre	Qts	0.531																											♦
1/4 d'onde ou TQWT	Qts	0.531							♦
	Fs	67.50 Hz																								♦
Enceinte close, avec Mmra = 0.00000 g.	Fsb/Qesb	114.5 Hz																									♦
Enceinte close avec une transformée de Linkwitz, avec Mmra = 0.00000 g.	Qts	Idéal pour Qts >= 0.7								♦
Baffle plan	Qtsp	0.572			♦
La base de données à une devise, pour voir la vie en rose, restez dans le vert !!! Le jaune reste possible, évitez l'orange, fuyez le rouge.



---



Domaine d'utilisation Bass-reflex du CELESTION K12H-100TC :

Mise à jour du sous-programme : 20 décembre 2025, Antidote 12.

Explications sur le domaine d'utilisation d'un haut-parleur en bass-reflex, et sur la plage d'accords possibles.

F_sb et Q_tsb sont calculés avec une masse mécanique de rayonnement arrière M_mra de 0.00000 g et avec une masse ajoutée à la membrane M_ajout de 0.0 g.

Pour le CELESTION K12H-100TC
Définition	Paramètres	Valeurs	Formules de calcul
Adaptation au bass-reflex	Qtsb	0.53	0.20 < Qts < 0.25 ou 0.45 < Qts < 0.60 : Adapté au Bass-reflex
Paramètres enceintes BR	Fsb/Qtsb	127.0 Hz	Fsb/Qtsb
	Vas*Qtsb2	14.3 L	Vas*Qtsb2



Alignements pour le CELESTION K12H-100TC.   Un alignement est un couple de 2 valeurs, Vb et Fb. Une bonne conception d'enceinte est de rester, sur Vb et Fb, entre les minimums et maximums donnés par les différents alignements.
Alignements	Volumes			Accords		Formules de calcul
Alignement Linéaire	Vblin	139.92 L	N = 9.77	Fblin		Voir le chapitre des optimisations Fb = Calcul automatique avec Seuil à -3 dB
Alignement Bessel	VbBessel	79.81 L	N = 5.58	FbBessel	43.9 Hz	Vb = 8.0707*Vas*Qtsb2.5848 Fb = 0.3552*Fsb*Qtsb-0.9549
Alignement Legendre	VbLegendre	117.85 L	N = 8.23	FbLegendre	50.3 Hz	Vb = 10.728*Vas*Qtsb2.4186 Fb = 0.3802*Fsb*Qtsb-1.0657
Alignement Keele et Hoge	VbKeele	123.86 L	N = 8.65	FbKeele	50.1 Hz	Vb = 15*VAS*Qtsb2.87 Fb = 0.42*Fsb/Qtsb0.900
Alignement Bullock	VbBullock	121.75 L	N = 8.51	FbBullock	51.7 Hz	Vb = 17.6*Vas*Qtsb3.15 Fb = 0.42*Fsb/Qtsb0.950
Alignement Natural Flat Alignment	VbNFA	125.83 L	N = 8.79	FbNFA	52.0 Hz	Vb = 20*Vas*Qtsb3.30 Fb = 0.42*Fsb/Qtsb0.960
Alignement Chebyshev	VbChebyshev	120.28 L	N = 8.40	FbChebyshev	48.6 Hz	Vb = Vas/0.4215 Fb = Fsb*0.7196
Alignement THIELE BB4	VbBB4	66.68 L	N = 4.66	FbBB4	67.5 Hz	Vb = Vas/0.7603 Fb = Fsb*1
Alignement THIELE C4	VbC4	131.72 L	N = 9.20	FbC4	51.2 Hz	Vb = Vas/0.3849 Fb = Fsb*0.7578
Très grand volume, avec réserve	Vbtgv	Entre 243.3 et 644.1 L	N = 17.00 N = 45.00	Fbtgv		17*Vas*Qtsb2 à 45*Vas*Qtsb2
Fb=Fsb				Fbfsb	67.5 Hz	Fsb
Fb=0.383*Fsb/Qtsb				Fb0.383	48.7 Hz	0.383*Fsb/Qtsb
Tant que vous restez entre les minimum et maximum ci-dessous, sur Vb et Fb, la conception de votre enceinte est bonne.
Alignements	Volumes			Accords		Formules de calcul
Minimum Vb et Fb	Vbmin	66.7 L	N = 4.66	Fbmin	43.9 Hz	Le minimum des valeurs ci-dessus
Moyenne Vb et Fb	Vbmoyen	103.3 L	N = 7.22	Fbmoyen	54.4 Hz	La moyenne des Vb ci-dessus racine(Fbmin*Fbmax)
Maximum Vb et Fb	Vbmax	139.9 L	N = 9.77	Fbmax	67.5 Hz	Le maximum des valeurs ci-dessus



L'alignement BESSEL proposé par défaut donne une courbe de réponse régulièrement descendante dans le grave, courbe de réponse dont la chute en pente douce sera compensée par le room gain de la pièce.
Autre avantage, le délai de groupe est pratiquement linéaire dans les graves.
Les autres alignements sont plus chahutés.
L'alignement BESSEL est la meilleure solution pour une enceinte hi-fi, c'est une excellente solution pour les SUB si vous n'êtes pas accroché à la fréquence de coupure à -3 dB.
Prenez le calcul automatique de Fb pour avoir une idée réelle de ce que vous aurez dans votre pièce.





Xmax pour le calcul :

Mise à jour du sous-programme : 7 janvier 2026, Antidote 12.

Xmax pour le calcul = 1.00 mm à 79.1 Hz, pour 4.6 W, Volume Vb = 80.00 L, accord Fb = 53.70 Hz.



Résumé, en 6 valeurs significatives :

Mise à jour du sous-programme : 19 décembre 2023, Antidote 11.

Si c'est vert, c'est OK.
Si c'est jaune, c'est possible.
Si c'est orange, c'est à la limite acceptable.
Si c'est rouge, c'est totalement déconseillé.
Une seule cellule en rouge, et votre projet n'est pas viable
Le spécialiste saura quand et pourquoi il peut passer outre, jamais pour moi...

Pour le CELESTION K12H-100TC dans 80.00 L avec évent.
Adaptation de l'enceinte sur 3 critères	Valeurs de comparaison
Le Qtsb du HP est-il adapté au bass-reflex ?	Fréquence de coupure à -6 dB : 44.8 Hz
Vb est-il ni trop petit ni trop grand ?	SPL maxi théorique à 1 m : 103.9 dB
Fb est-il dans la fourchette autorisée ?	Déplacement de la membrane à 92 dB : ±0.25 mm



Ampli et filtre :

Mise à jour du sous-programme : 5 décembre 2023, Antidote 11.

Pour le CELESTION K12H-100TC
Résistance interne de l'ampli et des câbles de branchement	Rg	0.08 Ohms	AMPLI A TRANSISTORS
Résistance du filtre passif	Rf	0.00 Ohms	FILTRE ACTIF



Si vous l'avez oublié ou si vous ne le saviez pas, calculez le filtre passif pour déterminer Rf, c'est absolument indispensable. Vous devez connaître trois choses, la fréquence de coupure, la pente de coupure, et le diamètre du fil des selfs (12/10e par défaut). Le médium ou tweeter n'ont aucune importance à ce niveau, prenez ceux dont la référence est ---. Les deux valeurs Rg et Rf modifient le Qts du haut-parleur, parfois de façon sensible. Le volume sera plus grand, l'évent plus long. Parfois le type d'enceinte souhaitée ne sera plus possible, ou deviendra possible alors qu'il ne l'était pas. Après le calcul du filtre, vous reviendrez directement ici, et ce beau tableau orange ne sera pas affiché. Si vous avez effectivement un filtre actif, ne tenez pas compte de ce message, ne cliquez pas sur le bouton.



Paramètres THIELE et SMALL sur baffle plan CEI du CELESTION K12H-100TC :

Mise à jour du sous-programme : 19 mai 2025, Antidote 12.

Définition	Paramètre	Valeurs	Formules de calcul. Unités MKSA
Fréquence de résonance	Fs	67.50 Hz	Valeur de la base de données
Volume d'air équivalent à l'élasticité de la suspension	Vas	50.70 L	Valeur de la base de données
Résistance de la bobine au courant continu	Re	5.43 Ohms	Valeur de la base de données
Résistance interne de l'ampli	Rg	0.08 Ohms	Facteur d'amortissement 100 sur 8 Ohms
Résistance du filtre passif	Rf	0.00 Ohms	Si 0 : Pas de filtre ou filtre actif
Coeficient de surtention mécanique	Qms	5.381	Valeur de la base de données
Coeficient de surtention électrique	Qes	0.590	Qes*(Re+Rg+Rf)/Re
Coeficient de surtention total	Qts	0.531	Qms*Qes/(Qms+Qes)
Type calculé	Fs/Qts	127.0 Hz	Fs / Qts
	Type	GRAVE	55 < Fs / Qts < 140
Surface de la membrane	Sd	530.93 cm2	Valeur de la base de données
Rayon de la membrane	Rd	13.00 cm	racine(Sd/pi)
Diamètre normalisé équivalent	Diameq	31 cm	Règles de calcul du diamètre
Distance de mesure en Champs Proche	Cp	28.6 mm	Distance < à (Rd*2)*0.11
	Fp	421 Hz	Pour les fréquences < à 10950/(Rd*2)
Distance de mesure en Champs Lointain comprise entre	Cl1 --- Cl2	78.0 --- 104.0 cm	Distance comprise entre (Rd*2)*3 et (Rd*2)*4
Distance de mesure à utiliser	Clm	91.0 cm	Moyenne des deux valeurs précédentes
Compliance acoustique de la suspension	Cas	3616.7 Ncm5	Vas/(Ro*C2)
Masse acoustique totale du diaphragme	Mas	15.4 Kgm4	1/((2*Pi*Fs)2*Cas)
Masse mobile mécanique	Mms	43.330 g	(C*Sd/(2*Pi*Fs))2*Ro/Vas = Mas*Sd2
Masse mécanique de rayonnement frontal	Mmrf	6.952 g	(8*Ro*Rd3)/3
Hauteur d'air impactée par Mmrf	HMmrf	110.3 mm	Mmrf/Ro/Sd
Résistance mécanique	Rms	3.415 Kg/s	2*Pi*Fs*Mms/Qms
Compliance de la suspension	Cms	0.128 mm/N	1/(2*Pi*Fs)2/Mms
Raideur de la suspension	K	7794 N/m	1/Cms
Facteur de force	B.L	13.010 N/A	(2*Pi*Fs*Mms*Re/Qes)1/2
B.L/Mms	B.L/Mms	300.3 m/s2/A	Ce n'est pas un critère de choix
Puissance AES ou nominale	Paes	200 W	Valeur de la base de données
Elongation linéaire de la membrane	Xmax	±1.00 mm	Valeur de la base de données
	Xmax PP	pp2.00 mm	2*Xmax
Volume d'air déplacé par la membrane	Vd	53.09 cm3	Sd*Xmax
Déplacement du point repos de la membrane en position verticale	Xvert	0.05 mm	Mmd*9.81*Cms
Rendement %	Rend	2.571 %	(4*Pi2/C3)*(Fs3*Vas/Qes)*100
Constante de sensibilité	Cste sens	112.10 dB	10*LOG(Ro*C/2/Pi)-20*LOG(2*10-5)
Sensibilité avec filtre et ampli dans 2*Pi Valable uniquement dans le grave et le bas médium	Sens 2.83V	97.8 dB/2.83V/m	10*LOG(Rend/100)+112.10 +10*LOG(8/Re)+20*LOG(Re/(Re+Rg+Rf))
	Sens W	96.1 dB/W/m	10*LOG(Rend/100)+112.10+20*LOG(Re/(Re+Rg+Rf))
Atténuation du filtre passif	Att filtre	-0.13 dB	20*LOG(Re/(Re+Rf+Ra)
Inductance de la bobine	Le	0.63 mH	Valeur de la base de données Une inductance élevée ralentit le message sonore en s'opposant au passage du courant
Fréquence de coupure électrique	Fe	1392 Hz	1/(2*Pi*(Le/(Re+Rg+Rf)))
HP pas directif en dessous de	Dir	842 Hz	C/(Pi*Rd)
	Ka	2.00	2*Pi*Dir*Rd/C
	Qd	5.00	1+Ka2, formule approchée
HP directif avec des lobes au-dessus de	Dir1	1612 Hz	C/((1.044*Pi/2)*Rd)

Toutes les valeurs du tableau sont calculées à partir des valeurs mémorisées en base de données, F_s, V_as, R_e, Q_ms, Q_es, S_d, L_e, X_max et P_aes.



Paramètres THIELE et SMALL en enceinte du CELESTION K12H-100TC :

Mise à jour du sous-programme : 15 décembre 2023, Antidote 11.

La valeur de la Masse mécanique de rayonnement arrière M_mra retenue pour les calculs en enceinte est une valeur moyenne, calculée à partir des plans d'enceintes proposés dans ce site, pour des haut-parleurs de même diamètre.
Cette valeur sera affinée lors de votre calcul d'enceinte, mais la valeur de départ est assez proche de la réalité.

Définition	Paramètre	Valeurs	Formules de calcul
Masse mécanique de rayonnement arrière	Mmra	0.000 g	Moyenne dans le diamètre 31 cm Affiné par itérations succéssives
Masse ajoutée à la membrane	Majout	0.0 g	Valeur entrée par vous
Masse en mouvement dans l'enceinte	Mmsb	43.330 g	Mms+Mmra+Majout
Fréquence de résonance dans l'enceinte	Fsb	67.50 Hz	1/(2*Pi*racine(Cms*Mmsb))
Coeficient de surtention mécanique dans l'enceinte	Qmsb	5.381	Qms*Fs/Fsb
Coeficient de surtention électrique dans l'enceinte	Qesb	0.590	2*Pi*Fsb*(Re+Rg+Rf)*Mmsb/B.L2
Coeficient de surtention total dans l'enceinte	Qtsb	0.531	Qmsb*Qesb/(Qmsb+Qesb)
Type calculé pour cette utilisation	Fsb/Qtsb	127.0 Hz	Fsb/Qtsb
	Type	GRAVE	55 < Fs / Qts < 140
Rendement % dans l'enceinte	Rendb	2.534 %	4*Pi2/C3*Fsb3*Vas/Qesb*100
Sensibilité avec filtre et ampli dans 2*Pi Valable uniquement dans le grave et le bas-médium	Sens 2.83Vb	97.8 dB/2.83V/m	10*LOG(Rendb/100)+112.10 +10*LOG(8/Re)+20*LOG(Re/(Re+Rg+Rf))
	Sens Wb	96.1 dB/W/m	10*LOG(Rendb/100)+112.10+20*LOG(Re/(Re+Rg+Rf))
Atténuation du filtre passif	Att filtre	-0.13 dB	20*LOG(Re/(Re+Rf+Ra)

Toutes les valeurs du tableau sont calculées à partir des valeurs mémorisées en base de données, F_s, V_as, R_e, Q_ms, Q_es, S_d, L_e, X_max et P_aes.



Limites pour Vb et Fb :

Mise à jour du sous-programme : 6 janvier 2026, Antidote 12.

Pour le CELESTION K12H-100TC, je vous recommande de rester entre Vb = 0.0 L et Vb = 0.0 L et entre Fb = 43.9 Hz et Fb = 67.5 Hz.
Ces limites sont donnée par les alignements définis en page 3/8.



Pertes dans l'enceinte :

Mise à jour du sous-programme : 6 janvier 2026, Antidote 12.

Définition	Paramètre	Valeur	Formules de calcul
Perte par absortion	Qa	35.0	5 : Enceinte complètement remplie 120 : Enceinte vide
Perte par fuite	Ql	10.0	10 : Faible de fuite 20 : Pas de fuite
Perte par frottement dans l'évent	Qp	70.0	Entre 70 et 140
Pertes totales	Qb	7.0	Qb = 1/(1/Qa+1/Ql+1/Qp+1/Qa/Ql/Qp)



Courbe de réponse, F_b et Fréquence de coupure à -6 dB :

Mise à jour du sous-programme : 2 juin 2025, Antidote 11.

Pour le CELESTION K12H-100TC dans 80.00 L avec évent, accord à 53.70 Hz.
Définition	Paramètre	Valeur	Formules de calcul
Volume bass-reflex	Vb	80.00 L	Volume de calcul
Coefficient N de volume	N	5.59	Vb/(Vas*Qtsb2)
	Nmin	4.7	Valeurs limites conseillées pour Qtsb = 0.531
	Nmax	9.9
Optimisation de la courbe de réponse	Opt	Optimisation de la courbe de réponse à -3 dB par recherche sur FB pour avoir les -3 dB le plus bas possible en fréquence
Fb pour 80.00 L	Fb	53.70 Hz	Précision du calcul à 0.1 dB



Pour le CELESTION K12H-100TC dans 80.00 L avec évent, accord à 53.70 Hz, sans correction électronique
Fréquence caractéristique du bass-reflex	Fo	60.21 Hz	racine(Fsb*Fb)
	EFo	-1.5 dB	Niveau à Fo
Niveau à Fb = 53.70 Hz	EFb	-2.6 dB	Niveau à FB
	Qévent	0.745	10( EFB / 20 )
F à -3 dB pour Vb = 80.00 L et Fb = 53.70 Hz ( En champ libre, donc dehors et loin de tout )	F-3 dB	51.8 Hz	Chapitre enceinte bass-reflex Arrondi au 1 Hz le plus proche parce qu'il ne sert à rien d'être plus précis.
F à -6 dB pour Vb = 80.00 L et Fb = 53.70 Hz ( Niveau à -3 dB dans votre salon )	F-6 dB	44.8 Hz
F à -12 dB pour Vb = 80.00 L et Fb = 53.70 Hz	F-12 dB	37.6 Hz



Courbe de réponse du CELESTION K12H-100TC, V_b = 80.00 L, F_b = 53.70 Hz, le 0 dB correspond à 97.8 dB/2.83V/m.
Bleu : Réponse en champ libre, ancien modèle de calcul avec Q_B = 1/(1/Q_A+1/Q_L+1/Q_P+1/Q_A/Q_L/Q_P) = 7.0.
Vert : Atténuation à Fb : -2.6 dB, pour le calcul de l'évent.

La courbe de réponse est calculée en Champ libre, dehors sur un mat à 15 m de haut, loin de tout obstacle.
Dans votre pièce vous aurez plus de grave.



Déplacement de la membrane, SPL, Puissance :

Mise à jour du sous-programme : 19 décembre 2023, Antidote 11.

Pour le CELESTION K12H-100TC dans 80.00 L avec évent, accord à 53.70 Hz, sans correction électronique
Définition	Paramètre	Valeur	Formules de calcul
Élongation maximum pour 2.83 V et 97.8 dB à 1 m	FXmax	79.1 Hz	Précision du calcul : 0.1 Hz
	Xmax	±0.50 mm
Niveau maximum théorique pour ± 1.00 mm à 1 m	SPLth	103.9 dB SPL	Calcul théorique qui ne tient pas compte des effets thermique
	V	5.70 V
Élongation à Fb = 53.70 Hz pour 2.83 V et 97.8 dB à 1 m	Xfb	±0.16 mm	Pour voir si c'est utile à quelque chose
	Xmax / Xfb	0.32
Niveau pour le calcul de l'évent	Efb	-2.6 dB	Niveau à Fb sur la courbe de réponse
	Eev	101.4 dB	Niveau pour le calcul de l'évent



Courbe de déplacement de la membrane du CELESTION K12H-100TC, V_b = 80.00 L, F_b = 53.70 Hz, à 5.70 V, Q_L = 10.

Modification des équations de calculs de la courbe de déplacement de la membrane le 26/06/2022, avec l'aide active de JMP.



Impédance :

Mise à jour du sous-programme : 19 décembre 2023, Antidote 11.

Pour le CELESTION K12H-100TC dans 80.00 L avec évent, accord à 53.70 Hz.
Définition	Paramètre	Valeur	Formules de calculs
Inductance de la bobine	Le	0.63 mH	Valeur de la base de données
Résistance de la bobine au courant continu	Re	5.43 Ohms	Valeur de la base de données
1er bosse d'impédance	F1er	38.30 Hz	Précision du calcul : 0.1 Hz
	Z	27.0 Ohms
Impédance à Fb	Fb	53.70 Hz	Précision du calcul : 0.1 Hz
	ZFb	7.0 Ohms
2e bosse d'impédance	F2e	94.35 Hz	Précision du calcul : 0.1 Hz
	Z	40.0 Ohms
	Ftest	94.04 Hz	Fb idée 2 = 52.81 Hz pour avoir F2e = Ftest
Minimum dans le bas médium	F	433.9 Hz	Précision du calcul : 2.5 Hz
	Z	5.9 Ohms



Courbe d'impédance et de phase électrique du CELESTION K12H-100TC, V_B = 80.00 L, F_B = 53.70 Hz.
Rouge : Courbe d'impédance.
Bleu : Courbe de phase électrique.



Valeurs de comparaison à 92 dB :

Mise à jour du sous-programme : 2 février 2026, Antidote 11.

Pour comparer les haut-parleurs entre eux sur le critère de déplacement de la membrane.
Le niveau sonore est de 92 dB, valeur arbitrairement choisie.
Plus le déplacement est faible, meilleur est le haut-parleur parce que la distorsion sera plus faible.
Attention, une fréquence de coupure à -3 dB plus haute entraîne le plus souvent un Xmax plus faible.
Comparez des haut-parleurs avec une performance comparable dans le grave.

Pour le CELESTION K12H-100TC dans 80.00 L avec évent, accord à 53.70 Hz.
Définition	Paramètre	Valeur	Formules de calcul
Tension pour 92 dB à 1 m	T92	1.45 V	2.83*10(92-97.8)/20
Elongation maximum	X92	±0.25 mm	Recalculé avec la tension Pour comparer les HP entre eux Pour 92 dB à 1 m et 51.8 Hz à -3 dB
	FXmax	79.1 Hz
Volume d'air déplacé par le HP, Sd * X92	V92	±13.47 cm3
Effet Doppler à 92 dB et à 1000 Hz	Fmax	98.3 Hz	Calcul par itération pour avoir Dop92 maximum
	X92	±0.22 mm
	V92	0.136 m/s	2 * Pi * FXmax * X92
	Dop92	±0.40 Hz	1000 * ( C / ( C ± V92 ) - 1 )
Impédance acoustique à 100 Hz	Imp100	0.60573	Plus la valeur est élevée, meilleur est le grave. Explications dans le chapitre : Le grave.



Puissance :

Mise à jour du sous-programme : 19 décembre 2023, Antidote 11.

Pour le CELESTION K12H-100TC dans 80.00 L avec évent, accord à 53.70 Hz.
Définition	Paramètre	Valeur	Formules de calcul pour Fs nominal
Tension pour atteindre Xmax	V	5.70 V	Calcul théorique
Puissance minimale crête de l'ampli pour 1 HP	Pmin	4.6 W	sur 7.0 Ohms à 53.70 Hz



Triple résonateur.

Mise à jour du sous-programme : 12 mars 2026, Antidote 12.

Le triple résonateur : Les explications et la méthode de calcul.
Les cinq images ci-dessous montrent de gauche à droite :

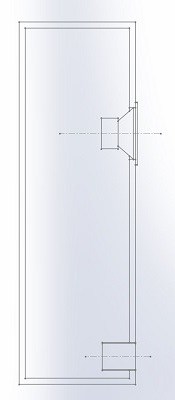

• L'enceinte bass-reflex simple.
• L'enceinte à triple résonateur.
• Le schéma de principe donné par Elipson en 1975 parce que je n'ai rien inventé.
• Les deux images de droite montrent une autre façon de placer les résonateurs, côte à côte en bas de l'enceinte.



Triple résonateur, réalisation :

Sur la 2^e images à gauche, le volume du haut-parleur est le volume du milieu.
Le 2^e résonateur est en bas, avec l'évent extérieur.
Volume du haut-parleur et volume du 2^e résonateur sont différents, même si ce n'est pas évident au vu des images.
Le 3^e résonateur est en haut, c'est un volume clos vis à vis de l'extérieur.



Triple résonateur :

Sur l'image du centre, c'est la référence Elipson.

Il y a 2 résistances acoustique, prise dans du filtre pour hotte aspirante, à l'extrémité de l'évent vers le 3^e résonateur, et dans une 2^e ouverture entre le volume principal et le 2^e résonateur.
Ces deux résistances acoustique ont pour but d'avoir un accord moins pointu, sur une bande de fréquences plus large, et participent grandement à la qualité d'écoute finale.
Les cloisons des résonateurs sont placées idéalement en biais à 30° pour casser les réflexions sur la paroi arrière, et c'est très efficace.



Le gain à l'écoute d'une enceinte à résonateur, est dans le bas médium qui est beaucoup plus à sa place et beaucoup mieux défini, l'absence de son de boîte est remarquable.



Double résonateur pour le CELESTION K12H-100TC, VB = 80.00 L, FB = 53.70 Hz.
Définition	Paramètre	Valeur	Formules de calcul
Volume pour le calcul de l'évent extérieur	Vb	80.00 L	Volume total de calcul
	Fb utilisé	53.70 Hz	Évent extérieur, mise au point à l'écoute Fréquence d'accord dans le volume total Vb
	Fb idée 1	53.74 Hz	Évent extérieur, valeur calculée, idée 1 Fb=FR2*racine(VR2/Vb)
	Vbr	76.92 L	Volume total à réaliser compte tenu de la présence de l'amortissement
	N'oubliez pas le volume occupé par les deux cloisons de séparation des deux résonateurs
Volume principal	VP	53.88 L	Volume principal avec le HP sans évent extérieur Avec un évent vers chaque résonateur
	Amortissement	216 g à ±10 g	Amortissement du volume en fibre pour remplissage d'anorak
	VPr	51.81 L	Volume principal à réaliser compte tenu de la présence de l'amortissement
	Ajoutez dans Vpr le volume occupé par le haut-parleur, les évents des 2e et 3e résonateur
2e résonateur   La calcul du volume principal, du 2e résonateur, et de l'évent entre les deux, utilise une analogie avec l'enceinte passe-bande du 4e ordre.	VR2	26.12 L	Volume 2eme résonateur avec l'évent extérieur Un autre évent vers le volume principal
	FR2	94.04 Hz	Accord 2e résonateur dans VR2
	Amortissement	104 g à ±10 g	Amortissement du volume en fibre pour remplissage d'anorak
	VR2r	25.12 L	Volume 2e résonateur à réaliser compte tenu de la présence de l'amortissement
	Ajoutez dans VR2r le volume occupé par l'évent extérieur
	Ra2	A écouter	Résistance acoustique du 2e résonateur
	Da2	50% du trou de l'évent environ	Diamètre du trou pour la résistance acoustique Ra2, dans une planche ep 22 mm
Le volume principal et le 2e résonateur sont équivalent, dans le grave, à un bass-reflex simple de volume total équivalent, avec Vb = 80.00 L, Fb = 53.70 Hz. C'est avec cette hypothèse que sont affichées et calculées les différentes courbes et chiffres de ce chapitre.
Event extérieur calculé avec Vb et Fb, dimensionné et calculé en 5/8 Event entre le volume principal et le 2e résonateur calculé avec VR2 et FR2 Formulaire de calcul des évents dans le chapitre Calcul de la longueur de l'évent Volume occupé par les évents et le haut-parleur. A lire absolument. L'amortissement est une fibre d'anorak qui rempli les volumes en presque totalité, sans être tassée.. A lire absolument.



Le 3e résonateur est un volume supplémentaire qui agrandi l'enceinte, qui ne change pas la réponse dans le grave, qui n'agit pas avec l'évent extérieur.
3e résonateur C'est un volume qui vient en plus des deux premiers	VR3	18.51 L	Volume 3e résonateur sans évent extérieur Un évent vers le volume principal
	FR3	94.04 Hz	Accord 3e résonateur
	Amortissement	74 g à ±10 g	Amortissement du volume en fibre pour remplissage d'anorak
	VR3r	17.79 L	Volume 3e résonateur à réaliser compte tenu de la présence de l'amortissement
	Ra3	A écouter	Résistance acoustique du 3e résonateur
Event entre le volume principal et le 3e résonateur calculé avec VR3 et FR3, si vous utilisez un volume VR3 plus petit que celui calculé.



Enceinte totale avec amortissement.
Volume total de l'enceinte avec l'amortissement	Vt	94.72 L	VPr + VR2r + VR3r

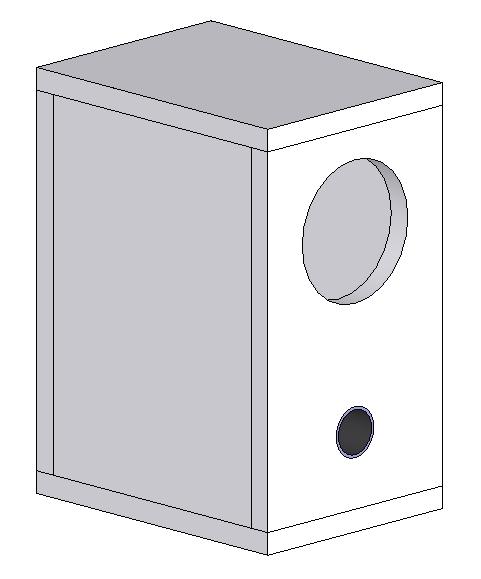

Plan et évent :

Le plan a été configuré avec une forme d'évent, rond ou rectangulaire, et un nombre d'évents, 1, 2 ou 3, avec un entraxe si le nombre est supérieur à 1.
Vous pouvez demander un autre plan avec une autre forme d'évent, un autre nombre d'évents, un autre entraxe, de façon à correspondre exactement à votre besoin.
Si vous demandez une surface d'évent plus petite, de telle sorte que la vitesse de l'air devient trop élevée, votre demande sera refusée, sauf si le niveau sonore possible avec l'évent trop petit est suffisant.



2-5-1-2 : Calcul évents extérieur, 5/8

Mise à jour : 23 juin 2026, Antidote 12.



Une longueur négative dans un calcul pas à pas de 1/8 à 5/8 ?

Si le résultat, dans "Profondeur des évents", est une longueur négative, cela veut simplement dire que la surface de départ était trop petite.
En 3/8, sélectionnez " Calculs manuels de l'évent, rectangulaire (de carré à laminaire) ou circulaire avec un tube de votre choix".
À la fin de 4/8, un formulaire va apparaître, formulaire dans lequel vous pourrez choisir l'évent de votre choix.
Si vous choisissez le bon diamètre pour un évent rond, la bonne largeur et hauteur pour un évent rectangulaire, vous aurez une longueur positive, ici en 5/8.

Si vous avez une valeur négative, merci de m'écrire en indiquant la référence du HP, le volume et la fréquence d'accord, que je puisse ajuster mon outil de pré-dimensionnement de l'évent.
Merci pour tous les prochains utilisateurs qui n'auront plus le problème.



Une longueur négative dans un plan ?

Contactez-moi pour que je retouche le plan.



Volume de l'enceinte : 80.000 L Fréquence d'accord : 53.7 Hz Profondeur des évents : 4.7 cm. Distance minimale entre la fin de l'évent et la face arrière : 9.1 cm.   Coefficient d'extrémité pour la surface S K : 0.846 Coefficient pour évent rectangulaire Krect : 1.000 Correction Knb avec le nombre d'évents : 1.000 Coefficient d'ajustement validé Kval : 1.623 Coefficient Kt utilisé dans le calcul : 0.846 * 1.000 * 1.000 * 1.623 = 1.373 Température : 20.0 °C Altitude : 100.0 m Humidité : 40.0 % Célérité de l'air : 343.711 m/s Masse volumique de l'air : 1.187 kg/m3 Évent circulaire dont vous avez entré le diamètre Nombre d'évents : 1 Entraxe des évents : 0.00 cm Diamètre d'un évent : 15.0 cm Surfaces corrigées de passage de l'air des évents : 176.71 cm2 pour le calcul de la vitesse de l'air et la longueur de l'évent. Surfaces de passage de l'air des évents pour le SPL : 176.71 cm2	Avoir la longueur de l'évent ne suffit pas pour faire une bonne enceinte. Il y a 2 conditions de validité à respecter : Une vitesse de l'air dans l'évent qui donne un nombre de Reynolds < 50000. Une longueur de l'évent pas trop élevée avec KL < à 0.5 ou Lg < 1/16e de la longueur d'onde. Lorsque l'évent convient, la case est en vert. Lorsque l'évent ne convient pas, les cases sont jaunes, orange ou rouges suivant la gravité.
	L'évent est bien dimensionné. Vitesse de l'air dans l'évent = 4.0 m/s. Longueur d'onde : 6.401 m à 53.7 Hz. KL = 0.046. 1/16e de la longueur d'onde = 40.0 cm. Le nombre de Reynolds est la valeur clef du dimensionnement d'un évent. Sa valeur devrait toujours être < 50000, idéalement < 20000. Il ne faut pas hésiter à faire un compromis sur le SPL maxi. Le dimensionnement avec le nombre de Reynolds est très restrictif ! Pour SPL = 101.4 dB par l'évent. SPL pour un nombre de Reynolds de 50000 = 103.6 dB. SPL pour un nombre de Reynolds de 20000 = 95.7 dB.
	Fréquence de résonance de l'évent type tuyau d'orgue ouvert des deux cotés : F = 3681 Hz, Q = 0.745 sur la réponse théorique. Un double résonateur évite au médium de sortir par l'évent. Pensez-y !
Ancienne méthode de calcul : Profondeur des évents : 4.7 cm. La vitesse de l'air dans l'évent est de 4.0 m/s. Les autres logiciels, WINISD, UNIBOX, retiennent 17.2 m/s pour un SPL de 110 dB, c'est-à-dire 12.4 m/s à 101.4 dB. L'évent, tel qu'il est dimensionné, est capable de 111.2 dB, ils sont obtenus avec un déplacement de ±3.1 mm. KL = 0.046 < 0.500. La longueur de l'évent est bonne.



Malgré la précision de la simulation et du calcul, la mise au point de l'évent extérieur se termine à l'écoute.
Explications dans le chapitre : Mise au point de l'évent.

Retour avec le bouton précédent de votre navigateur



Calcul de l'évent entre le 2^e résonateur et l'extérieur :

Mise à jour du sous-programme : 31 mars 2026, Antidote 12.

Volume de calcul, principal + 2^e résonateur = 80.000 L.
Fréquence d'accord de l'évent extérieur = 53.7 Hz.
Nombre d'évents = 1
Entraxe des évents = 0.00 cm
Diamètre de l'évent = 15.0 cm
Profondeur de l'évent = 4.7 cm.



Calcul de l'évent entre le volume principal et le 2^e résonateur :

Mise à jour du sous-programme : 23 juin 2026, Antidote 12.

Volume du 2^e résonateur = 26.12 L.
Fréquence d'accord du 2^e résonateur = 94.04 Hz.
Diamètre du trou pour le filtre acoustique du 2^e résonateur : 106 mm environ. (50% de la surface de l'évent, validation à l'écoute à faire).
Nombre d'évents = 1
Entraxe des évents = 0.00 cm
Diamètre de l'évent = 15.0 cm
Profondeur de l'évent = 4.6 cm, avec les corrections d'extrémité.
Profondeur de l'évent = 22.9 cm, sans les corrections d'extrémité.
Avec ou sans les corrections d'extrémité ? Une validation à l'écoute est à faire.



Calcul de l'évent entre le volume principal et le 3^e résonateur :

Mise à jour du sous-programme : 8 septembre 2025, Antidote 11.

Volume du 3^e résonateur = 18.51 L.
Fréquence d'accord du 3^e résonateur = 94.04 Hz.
Filtre acoustique à l'extrémité de l'évent du 3^e résonateur.
Nombre d'évents = 1.
Entraxe des évents = 0.0 cm.
Diamètre de l'évent = 15.0 cm.
Profondeur de l'évent = 14.2 cm.



Niveau sonore théorique :

Utilisation		PC, écoute de proximité					Hi-Fi				Hi-Fi Home-Cinéma Petite SONO			SONO
SPL	dB à 1 m	60	65	70	75	80	85	90	95	100	105	110	115	120	125	130	135	140
HP + Event
Je vous recommande de mesurer vous-même avec votre smartphone votre besoin en niveau sonore pour ne pas surdimensionner les haut-parleurs de votre installation, ou pour accepter un évent moins gros et plus court qui ne passera que le SPL nécessaire et utile : avec un compromis sur le SPL et la puissance maxi. En utilisation SONO, vous allez avoir un niveau SPL inférieur à ceux indiqués, de 0.0 dB environ, à cause de l'atténuation thermique. Cette valeur est une valeur d'atténuation moyenne, un haut-parleur très bien ventilé fera mieux, un haut-parleur bas de gamme fera moins bien.



Quel niveau acoustique pouvez-vous atteindre dans votre pièce ?

Mise à jour du sous-programme : 1 novembre 2025, Antidote 12.

Le niveau acoustique de référence, pour 1 enceinte à 1 m, est le niveau théorique calculé pour le déplacement maximum de la membrane, ou pour l'évent dans le cadre d'une enceinte Bass reflex.
Idéalement vous devriez avoir au moins 95 dB crête au point d'écoute, avec toutes vos enceintes : C'est possible avec deux enceintes équipées d'un haut-parleur de 21 cm dans les graves.
Beaucoup d'entre vous se contentent de moins en appartement, ou avec des enceintes qui ont des petits haut-parleurs dans les graves. 80, 85, 90, 95 dB ?
Certain surdimensionnent à 115 dB minimum au nom d'une norme du home cinéma pour les caissons de graves, norme qui a besoin d'être expliquée.

Vous avez +3 dB à chaque fois que le nombre d'enceintes double en faisant l'hypothèse que chaque enceinte est branchée sur un canal d'ampli.
Vous avez -6 dB à chaque fois que la distance double.
Si vous ajoutez un SUB qui descend plus bas que vos autres enceintes, dans l'extrême grave, vous n'avez qu'une seule enceinte.



Distance critique dans votre pièce :

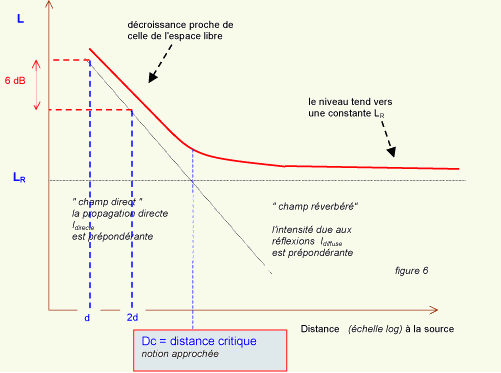

Au-delà de la distance critique de votre pièce d'écoute, vous avez 0 dB, comme indiqué sur le dessin ci-dessous.
La distance critique est calculée avec les valeurs que vous avez entrées page 2, le volume de la pièce Vs et le temps de réverbération Tr.





Paramètres de calcul à la limite du fonctionnement en piston :

Les explications de ce calcul de la distance critique.

Surface du piston Sd = 530.93 cm².
Diamètre du piston Dd = 26.00 cm.
Volume de la pièce Vs = 80 m³.
Temps de réverbération de la pièce Tr = 0.6 s.
Fonctionnement en piston en dessous de 841.6 Hz.

Q de la directivité = 5.00 à 841.6 Hz.
Distance critique Dc = 1.46 m à 841.6 Hz.

Pour les fréquence supérieure à la fréquence de fonctionnement en piston, je garde la distance critique, 1.46 m à 841.6 Hz, constante.
Le Q de la directivité, et la surface avec un fractionnement, sont recalculés.



Calcul du Q de la directivité et de la distance critique, avec un volume de la pièce Vs = 80 m3 et un temps de réverbération de la pièce Tr = 0.6 s.
Fréquence	Sans correction de la surface.				Avec un fractionnement progressif de la surface.
	Surface	Q de la directivité	Distance critique		Surface avec le fractionnement	Q de la directivité	Distance critique
Hz	cm2		m		cm2		m
20	530.9	1.00	0.65		530.9	1.00	0.65
40	530.9	1.01	0.65		530.9	1.01	0.65
80	530.9	1.04	0.66		530.9	1.04	0.66
160	530.9	1.14	0.70		530.9	1.14	0.70
320	530.9	1.58	0.82		530.9	1.58	0.82
400	530.9	1.90	0.90		530.9	1.90	0.90
500	530.9	2.41	1.01		530.9	2.41	1.01
640	530.9	3.31	1.19		530.9	3.31	1.19
800	530.9	4.61	1.40		530.9	4.61	1.40
1000	530.9	6.65	1.68		378.2	5.02	1.46
1250	530.9	9.82	2.04		242.0	5.02	1.46
1600	530.9	15.46	2.56		147.7	5.02	1.46
2000	530.9	23.59	3.16		94.5	5.02	1.46
2500	530.9	36.30	3.92		60.5	5.02	1.46
3200	530.9	58.83	5.00		36.9	5.02	1.46
4000	530.9	91.36	6.23		23.6	5.02	1.46
5000	530.9	142.19	7.77		15.1	5.02	1.46
10000	530.9	565.76	15.50		3.8	5.02	1.46
20000	530.9	2260.02	30.97		0.9	5.02	1.46



Niveau sonore :

En home cinéma, la norme demandait 115 dB(C) crête en mesure lente sur le canal LFE et 105 dB(A) crête sur les autres canaux, au point d'écoute.
Les 10 dB de plus sur le canal LFE sont pour passer une dynamique supérieure sur les effets dans les graves.
Ces chiffres ne sont plus en accord, sur les canaux principaux, avec les dernières normes utilisées en sonorisation : 102 dB(A) crête sur 15 mn pour les enceintes principales.
Avant de vouloir plus, pensez bien à vos oreilles, elles sont en danger même en respectant les normes.
J'ai toujours donné mon avis et ça ne plaît pas à tous, avec 95 dB au point d'écoute, vous en avez largement assez...



Le niveau sonore de référence du CELESTION K12H-100TC, avec une distance critique Dc = 1.46 m à 841.6 Hz, est :
Distance des enceintes	1 enceinte 1 SUB ou LFE	2 enceintes	3 enceintes	4 enceintes	5 enceintes	7 enceintes
A 0.25 m	115.9 dB SPL	118.9 dB SPL	120.7 dB SPL	121.9 dB SPL	122.9 dB SPL	124.4 dB SPL
A 0.50 m	109.9 dB SPL	112.9 dB SPL	114.7 dB SPL	115.9 dB SPL	116.9 dB SPL	118.4 dB SPL
A 0.75 m	106.4 dB SPL	109.4 dB SPL	111.2 dB SPL	112.4 dB SPL	113.4 dB SPL	114.8 dB SPL
A 1.00 m	103.9 dB SPL	106.9 dB SPL	108.7 dB SPL	109.9 dB SPL	110.9 dB SPL	112.4 dB SPL
A 1.50 m	100.6 dB SPL	103.6 dB SPL	105.4 dB SPL	106.6 dB SPL	107.6 dB SPL	109.1 dB SPL
A 2.00 m	100.6 dB SPL	103.6 dB SPL	105.4 dB SPL	106.6 dB SPL	107.6 dB SPL	109.1 dB SPL
A 2.50 m	100.6 dB SPL	103.6 dB SPL	105.4 dB SPL	106.6 dB SPL	107.6 dB SPL	109.1 dB SPL
A 3.00 m	100.6 dB SPL	103.6 dB SPL	105.4 dB SPL	106.6 dB SPL	107.6 dB SPL	109.1 dB SPL
A 4.00 m	100.6 dB SPL	103.6 dB SPL	105.4 dB SPL	106.6 dB SPL	107.6 dB SPL	109.1 dB SPL
A 5.00 m	100.6 dB SPL	103.6 dB SPL	105.4 dB SPL	106.6 dB SPL	107.6 dB SPL	109.1 dB SPL
A 6.00 m	100.6 dB SPL	103.6 dB SPL	105.4 dB SPL	106.6 dB SPL	107.6 dB SPL	109.1 dB SPL





2-5-1-2 : Calcul du volume occupé par les évents, 6/8

Mise à jour : 10 janvier 2025, Antidote 11.



Volume interne de l'enceinte calculé à la simulation = 80.000 L, sans tenir compte des volumes occupés par l'évent et l'amortissement.



Event extérieur, pour bass-reflex simple ou triple résonateur :

Épaisseur face avant au niveau de l'évent = 30 mm.
Profondeur de l'évent = 4.67 cm.
Diamètre intérieur du tube = 15.00 cm.
Épaisseur du tube = 5 mm.
Diamètre extérieur du tube = 16.00 cm.
Profondeur de l'évent dans l'enceinte = 1.67 cm.
Volume occupé par l'évent extérieur = 0.3355 L.



Triple résonateur, volume de l'évent du 2^e résonateur :

Épaisseur de la cloison interne au niveau de l'évent = 22 mm.
Profondeur de l'évent = 4.64 cm.
Diamètre intérieur du tube = 15.00 cm.
Épaisseur du tube = 5 mm.
Diamètre extérieur du tube = 16.00 cm.
Profondeur de l'évent dans l'enceinte 2.44 cm.
Volume occupé par l'évent entre le volume principal et le 2^e resonateur = 0.4902 L.



Triple résonateur, volume de l'évent du 3^e résonateur :

Épaisseur de la cloison interne au niveau de l'évent = 22 mm.
Profondeur de l'évent = 14.20 cm.
Diamètre intérieur du tube = 15 cm.
Épaisseur du tube = 5 mm.
Diamètre extérieur du tube = 16.00 cm.
Profondeur de l'évent dans l'enceinte 12.00 cm.
Volume occupé par l'évent entre le volume principal et le 3^e resonateur = 2.4127 L.



Bilan des volumes :

Volume interne de l'enceinte bass-reflex simple à la réalisation = 80.3355 L.

Volume occupé par les évents des 2^e et 3^e résonateur, utilisé en page 7/8 = 2.9030 L.



Plan et ébénisterie :

Le plan a été configuré avec une proportion et une forme de l'enceinte.
Vous pouvez demander un autre plan, ou faire modifier celui-ci si je l'ai fait pour vous, avec d'autres proportions, ou d'autres formes, de façon à correspondre exactement à votre besoin.
L'épaisseur des planches est indiquée dans le plan, vous pouvez demander une modification, par défaut c'est 22 mm qui est retenu.



2-5-1-2 : Calcul de la menuiserie de votre enceinte avec évent, 7/8

Mise à jour : 10 janvier 2025, Antidote 11.



Volume occupé par le haut-parleur :

Mise à jour du sous-programme : 15 décembre 2023, Antidote 11.

Votre CELESTION K12H-100TC à un diamètre normalisé de 31 cm, diamètre calculé à partir de sa surface Sd = 530.93 cm².
Le saladier de votre haut-parleur, utilisé pour les calculs, est celui d'un 31 cm, sauf si vous avez modifié les dimensions.

La planche a deux côtes : EP = Épaisseur planche qui tient le haut-parleur = 22.0 mm. EP = Épaisseur planche au niveau de l'évent = 30.0 mm. DEP = Décalage de la membrane = 1.3 cm. DP = Diamètre du trou de montage = 28.4 cm. Volume du trou dans la planche = 2.217 L. L'aimant a deux côtes : EA = Épaisseur de l'aimant = 5.0 cm. DA = Diamètre de l'aimant = 18.0 cm. Volume de l'aimant = 1.272 L. La membrane conique a trois côtes : BM = Diamètre de la bobine mobile = 7.5 cm. ( R1 = 3.75 cm. ) DM = Diamètre de la membrane = 26.0 cm. ( R2 = 13 cm. ) LM = Longueur de la membrane = 5.2 cm. ( H = 5.2 cm. ) Volume de la membrane = 1.262 L. Volume occupé par le haut-parleur dans votre enceinte = 1.272 + 1.262 - 2.217 = 0.318 L. Vous devez ajouter le volume occupé par le haut-parleur au volume de l'enceinte trouvé à la simulation. Si le volume est négatif, dans le cas d'une face avant épaisse, vous n'ajoutez pas, vous retranchez.



Menuiserie de l'enceinte :

Mise à jour du sous-programme : 16 décembre 2023, Antidote 11.

Calcul de la menuiserie de votre enceinte Bass-reflex pour le CELESTION K12H-100TC.
Volume occupé par 1 haut-parleur extérieur : 0.318 L Volume d'amortissement poreux : 12.000 L 20% du volume d'amortissement pour le calcul : -2.400 L Volume supplémentaire : 0.000 L Volume trouvé à la simulation : 80.336 L Volume de calcul de votre enceinte : 78.253 L Épaisseur du bois : 22 mm		Coefficient de Hauteur : 4.329 Coefficient de Largeur : 1.297 Coefficient de Profondeur : 1.000
Hauteur interne : 104.2 cm Largeur interne : 31.2 cm Profondeur interne : 24.1 cm		Hauteur externe : 108.6 cm Largeur externe : 35.6 cm Profondeur externe : 29.3 cm
Diamètre du haut-parleur : 31 cm Largeur de l'enceinte : 35.6 cm	Diamètre du haut-parleur : 31 cm Hauteur de l'enceinte : 108.6 cm	Baffle Step à : 323.0 Hz À cette fréquence, le niveau théorique a remonté de 3 dB, et de 1 à 2 dB en pratique.
Plus grande dimension interne = 104.2 cm, fréquence pour la demi longueur d'onde = 164.9 Hz. Si le haut-parleur ne passe pas de fréquences supérieure à 164.9 Hz, en regardant avec l'atténuation du filtre passe-bas à -26 dB, les proportions ne servent à rien. Les proportions des enceintes. À lire si vous êtes en orange ou rouge, il y a des pistes pour trouver une solution.
Dessus et Dessous : Largeur 35.6 cm x Profondeur 29.3 cm x Épaisseur 22 mm Faces avant : Largeur 35.6 cm x Hauteur 104.2 cm x Épaisseur 30 mm Faces arrière : Largeur 35.6 cm x Hauteur 104.2 cm x Épaisseur 22 mm Cotés droit et gauche : Profondeur 24.1 cm x Hauteur 104.2 cm x Épaisseur 22 mm
Compléments pour le triple résonateur : Cloison inclinée à 30° : Largeur 31.2 cm x Profondeur 27.8 cm x Épaisseur 22 mm, volume occupé par la cloison 1.908 L. Volume interne du 3e résonateur : 17.7941 L. Volume occupé par les évents des 2e et 3e résonateur = 2.9030 L. Volume à ajouter, 17.7941 + 2 * 1.908 + 2.9030 = 24.513 L. Ce volume sera ajouté en augmentant la hauteur de l'enceinte = 32.6 cm. Nouvelle hauteur interne = 136.8 cm, nouvelle hauteur externe = 141.2 cm. Volume interne total de cette réalisation = 78.253 + 24.513 = 102.766 L.
Nombre d'évents = 1 Diamètre intérieur de l'évent = 15.0 cm Diamètre extérieur de l'évent = 16.0 cm Longueur totale de l'évent = 4.7 cm
Passage d'un Mode de rayonnement dans 4Pi stéradian dans les graves a un mode dans 2Pi stéradian dans le médium à 483 Hz pour les 35.6 cm de la face avant.

Quelques liens pour guider votre réalisation.
Je ne peux pas, avec un outil automatique, personaliser la réalisation comme le souhaiterai certain d'entre vous.
Je considère que vous êtes assez bricoleur pour être capable de compléter vous même les informations qui vous manques.

• Remarques sur les plans proposés.
• Volume occupé par l'évent et le HP.
• Tracé de la face avant de l'enceinte.
• Personalisation de la réalisation.
• Proportions des enceintes.
• Réalisation pratique d'une enceinte.



Compatibilité enceinte - évent :

Distance minimale entre la fin de l'évent et la face arrière : 9.1 cm.
L'évent peut aussi être placé verticalement et déboucher sous l'enceinte si vous prévoyez des pieds d'une hauteur supérieure à 9.1 cm.

Longueur totale de l'évent = 4.7 cm Epaisseur de la face avant au niveau de l'évent : 3.0 cm Longueur de l'évent dans l'enceinte : 1.7 cm Profondeur interne de l'enceinte : 24.1 cm	Sortie de l'évent en face avant ou arrière de l'enceinte : Distance entre la fin de l'évent et le fond de l'enceinte : 22.4 cm
Longueur totale de l'évent = 4.7 cm Epaisseur de la face avant au niveau de l'évent : 3.0 cm Longueur de l'évent dans l'enceinte : 1.7 cm Hauteur interne de l'enceinte : 104.2 cm	Sortie de l'évent sous l'enceinte : Distance entre la fin de l'évent et le haut de l'enceinte : 102.5 cm



Mise au point à l'écoute :

Quelle que soit la précision du calcul, la Mise au point à l'écoute de l'évent est indispensable.
Le calcul ne vous donne qu'un ordre de grandeur "relativement précis" : L'ordre de grandeur est bon, pas la valeur exacte.

Dôme Acoustique
