- 1 : Technique, PC hi-fi, mesure, câbles
- 1-1 : Notions techniques
- 1-1-1 : L'auditeur
- 1-1-2 : Théorie sur les haut-parleurs
- 1-1-2-1 : haut-parleurs, aspects théoriques
- 1-1-2-2 : Grave, médium et aigu
- 1-1-2-3 : Le grave
- 1-1-2-4 : Grave rapide
- 1-1-2-5 : Masse membrane et réponse transitoire
- 1-1-2-6 : La dynamique en Hi-Fi
- 1-1-2-7 : Masse mécanique rayonnement arrière
- 1-1-2-8 : SPL théorique d'un haut-parleur
- 1-1-2-9 : Célérité de l'air, C et Ro
- 1-1-2-10 : Champ libre
- 1-1-2-11 : Comprendre facilement le groupe délai
- 1-1-2-12 : Octave et calculs associés
- 1-1-3 : Caractéristiques des haut-parleurs
- 1-1-3-1 : Des données haut-parleur juste
- 1-1-3-2 : Directivité et distance critique
- 1-1-3-3 : Les non-linéarités
- 1-1-3-4 : Les transitoires
- 1-1-3-5 : Schéma électrique équivalent à un HP
- 1-1-3-6 : Calculs avec plusieurs haut-parleurs
- 1-1-3-7 : Calculs des T&S en BDD
- 1-1-3-8 : Effet Doppler sur les HP
- 1-1-4 : La phase acoustique
- 1-1-5 : Correction des HP montés dans leur enceinte
- 1-1-5-1 : Ma courbe cible
- 1-1-5-2 : Baffle step
- 1-1-5-3 : Égaliseur et égalisation
- 1-1-5-4 : Limiter la courbe de réponse
- 1-1-5-5 : Les corrections par convolution
- 1-1-5-6 : Courbe ISO 2969X
- 1-1-5-7 : Loi des 400 000
- 1-1-5-8 : Absorption atmosphérique
- 1-1-5-9 : Influence du local
- 1-1-5-10 : Grosse caisse et la guitare sous 125 Hz
- 1-1-6 : Impédance d'une enceinte
- 1-1-7 : Commerce
- 1-1-8 : Divers
- 1-1-8-1 : Réparation des HP
- 1-1-8-2 : Placement optimal des enceintes
- 1-1-8-3 : Orientation des enceintes
- 1-1-8-4 : Hi-Fi et vidéo sur les forums
- 1-1-8-5 : Écoute des autres systèmes
- 1-1-8-6 : Je débute : Le CDC de vos enceintes
- 1-1-8-7 : La Hi-Fi pour les débutants
- 1-1-8-8 : Le son 3D à partir d’un Signal Stéréo
- 1-1-8-9 : Les forums hi-fi, sono ou home Cinéma
- 1-1-9 : Livres
- 1-2 : PC et Hi-Fi, corrections par convolution
- 1-2-1 : Philosophie, méthodes pour convolution
- 1-2-2 : Dématérialisation et égalisation
- 1-2-2-1 : Le B A BA de la musique dématérialisée
- 1-2-2-2 : PC et Hi-Fi
- 1-2-2-3 : PC juke-box
- 1-2-2-4 : PC multiroom
- 1-2-2-5 : PC radio
- 1-2-2-6 : Correction de la phase acoustique
- 1-2-2-7 : Filtrage
- 1-2-2-8 : Synoptique de 5 configurations
- 1-2-2-9 : La touche mono numérique
- 1-2-2-10 : Réduire la stéréo
- 1-2-3 : Les briques de base
- 1-2-3-1 : Foobar, Resampleur SoX Convolver
- 1-2-3-2 : JRiver
- 1-2-3-3 : rePhase
- 1-2-3-4 : Que faut-il corriger ?
- 1-2-3-5 : Correction sans mesure
- 1-2-3-6 : Audacity
- 1-2-3-7 : VSTHost et Convolver VST
- 1-2-3-8 : Correction par convolution multisource
- 1-2-3-9 : EAC, le format flac, DVD Audio Extractor
- 1-2-3-10 : L'upsampling
- 1-2-3-11 : Piloter Foobar avec une tablette
- 1-2-3-12 : Par quoi remplacer un mini DSP ?
- 1-2-3-13 : Dante
- 1-3 : La mesure
- 1-3-1 : Matériel de mesure
- 1-3-2 : Mesures d'impédance
- 1-3-3 : Mesures avec un micro et avec ARTA
- 1-3-3-1 : ARTA, Mesure réponse en bruit rose
- 1-3-3-2 : ARTA, Mesure MMM
- 1-3-3-3 : ARTA, Mesure phase acoustique
- 1-3-3-4 : ARTA, Garder partie utile impulsion
- 1-3-3-5 : Traiter dans Excel le multifenêtrage
- 1-3-3-6 : ARTA, délais entre HP
- 1-3-3-7 : Les effets du sol pendant la mesure
- 1-3-3-8 : Mesure de la distorsion d'une enceinte
- 1-3-4 : Mesures avec un micro et avec REW
- 1-3-5 : Mesures et calcul des corrections
- 1-4 : Les câbles
- 1-4-1 : Qu'est-ce qu'un câble ?
- 1-4-2 : Les boucles de masse
- 1-4-2-1 : Bourdonnements, ronflettes, bzzzz
- 1-4-2-2 : La prise de terre de nos appareils hi-fi
- 1-4-2-3 : Terre, masse et boucle de masse
- 1-4-2-4 : Diagnostic de votre installation
- 1-4-2-5 : Les solutions
- 1-4-2-6 : Réduire la taille des boucles de masse
- 1-4-2-7 : Le câblage des studios d'enregistrement
- 1-4-3 : Les câbles de liaison
- 1-5 : Autour des HP et enceintes
- 1-6 : Acoustique des pièces et studios
- 1-1 : Notions techniques
- 2 : Enceintes, calculs, réalisations, HC
- 2-1 : Enceintes fermées
- 2-1-1 : Les enceintes bass-reflex
- 2-1-1-2 : Les limites des conseils
- 2-1-1-3 : Bannir les enceintes à évent ?
- 2-1-1-4 : Les optimisations en BR
- 2-1-1-6 : Calcul d'évent
- 2-1-1-7 : Forme de l'évent
- 2-1-1-8 : Résistance en série
- 2-1-1-9 : Simulation et limite
- 2-1-1-10 : Élongation et puissance
- 2-1-1-12 : BR de très grand volume
- 2-1-1-13 : Distorsion et bass-reflex
- 2-1-1-14 : L'OPR
- 2-1-2 : Les enceintes à triple résonateur
- 2-1-4 : Explications radiateur passif
- 2-1-5 : Calculs RJ de SUPRAVOX
- 2-1-6 : Les enceintes closes
- 2-1-7 : Passe-bande du 4e, 6e, 7e ordre
- 2-1-8 : Les enceintes infinies
- 2-1-9 : Les lignes acoustiques
- 2-1-10 : Les enceintes TQWT et 1/4 d'onde
- 2-1-11 : La hi-fi embarquée, CAR audio
- 2-1-12 : Les caissons de graves
- 2-1-13 : L'enceinte JENSEN S100, Stéréolith
- 2-1-1 : Les enceintes bass-reflex
- 2-2 : Baffles plans
- 2-2-1 : Théorie du baffle plan
- 2-2-2 : Grave sur baffle plan
- 2-2-3 : Réalisation d'un baffle plan
- 2-2-3-1 : Construction du baffle plan
- 2-2-3-2 : Baffle plan de médium
- 2-2-3-3 : Un exemple, le mien
- 2-2-3-4 : Baffle plan et design
- 2-2-3-5 : Enceinte, baffle plan, 2 x 38cm
- 2-2-3-6 : Enceinte, baffle plan, 2 x 31 cm
- 2-2-3-7 : Deux kits open baffle
- 2-2-3-8 : Caisson de graves Ripole
- 2-2-3-9 : Études sur le baffle plan
- 2-3 : Les pavillons
- 2-3-1 : Pavillons calcul et tracé
- 2-3-2 : Pavillons avant pour compression
- 2-3-3 : Pavillons arrière repliés, BLH
- 2-3-4 : Plan de pavillons
- 2-3-4-1 : Caisson de graves à pavillon
- 2-3-4-2 : Les pavillons courts
- 2-3-4-3 : Pavillon rond 150 Hz, temporel
- 2-3-4-4 : Pavillon rond 150 Hz, JMLC
- 2-3-4-5 : Comparaison pavillon 150 Hz
- 2-3-4-6 : Pavillon carré 150 Hz
- 2-3-4-7 : Pavillon vertical d'encoignure
- 2-3-4-8 : Klispchorn revisitée
- 2-3-4-9 : L'enceinte WICKED-ONE
- 2-4 : Les haut-parleurs large bande et coaxiaux
- 2-5 : Base de données HP calculs enceintes
- 2-5-1 : Calcul des enceintes
- 2-5-1-1 : Calcul pavillon
- 2-5-1-2 : Calcul bass-reflex
- 2-5-1-3 : Calcul triple résonateur
- 2-5-1-4 : Calcul radiateur passif
- 2-5-1-5 : Calcul passe-bande du 4e ordre
- 2-5-1-6 : Calcul passe-bande du 6e ordre
- 2-5-1-7 : Calcul passe-bande du 7e ordre
- 2-5-1-8 : Calcul 1/4 d'onde et TQWT
- 2-5-1-9 : Calcul d'une enceinte close
- 2-5-1-10 : Calcul d'un baffle plan
- 2-5-1-11 : Calcul autorégulation acoustique
- 2-5-2 : Recherches multicritères
- 2-5-2-1 : Sur les paramètres T&S
- 2-5-2-2 : Équivalent au HP choisi
- -------------------------------------------------
- 2-5-2-3 : HP pour enceinte PAV
- 2-5-2-4 : HP pour enceinte à évent
- 2-5-2-5 : HP pour enceinte BESSEL
- 2-5-2-6 : HP pour passe-bande du 4e ordre
- 2-5-2-7 : HP pour enceinte 1/4 d'onde
- 2-5-2-8 : HP pour enceinte CLOSE
- 2-5-2-9 : HP pour baffle PLAN
- 2-5-2-10 : HP pour enceinte CAR AUDIO
- -------------------------------------------------
- 2-5-2-11 : Explications recherche BR
- 2-5-2-12 : Explications recherche CLOS
- 2-5-2-13 : Explications recherche PLAN
- 2-5-3 : Consultation des données
- 2-5-4 : Ajout, modifications et comparaisons
- 2-5-5 : Tableaux
- 2-5-5-1 : Marques des HP
- 2-5-5-2 : Avis marques et HP
- 2-5-5-3 : Diamètre des HP
- 2-5-5-4 : Impédance des HP
- 2-5-5-5 : Type entré et calculé des HP
- 2-5-5-6 : Type des tweeters
- 2-5-5-7 : Type d'enceinte
- 2-5-5-8 : Type de filtre
- 2-5-5-9 : Type des alignements BR
- 2-5-5-10 : Combinaisons d'évents
- 2-5-5-11 : Proportion des enceintes
- 2-5-5-12 : Construction des enceintes
- 2-5-6 : Coeficients, moyennes et courbes
- 2-5-7 : Fonctionnement
- 2-5-8 : Statistiques
- 2-5-8-1 : Statistiques sur Fs
- 2-5-8-2 : Statistiques sur Vas
- 2-5-8-3 : Statistiques sur Qms
- 2-5-8-4 : Statistiques sur Qes
- 2-5-8-5 : Statistiques sur Qts
- 2-5-8-6 : Statistiques sur Fs/Qts
- 2-5-8-7 : Statistiques sur Vas*Qts2
- 2-5-8-8 : Statistiques sur Le
- 2-5-8-9 : Statistiques sur BL
- 2-5-8-10 : Statistiques sur Xmax
- 2-5-1 : Calcul des enceintes
- 2-6 : Le filtrage
- 2-6-1 : Tweeter et filtre
- 2-6-2 : Choix du filtre
- 2-6-2-1 : Filtre et tableur JMLC
- 2-6-2-2 : Simulateur JMLC 4 voies
- 2-6-2-3 : Simulateur JMLC 3 voies
- 2-6-2-4 : Simulateur JMLC 2 voies
- 2-6-2-5 : 4 filtres sous Mathcad
- 2-6-2-6 : Ordre d'un filtre
- 2-6-2-8 : Réponse axe et coïncidence
- 2-6-2-9 : L'utopie du filtre à 6 dB/octave
- 2-6-2-10 : Enceinte close et filtre
- 2-6-3 : Calcul des filtres passifs
- 2-6-4 : Autres filtres passifs
- 2-6-5 : Filtrer un caisson de graves
- 2-6-6 : Atténuation et correcteur d'impédance
- 2-6-7 : Réalisation des filtres passifs
- 2-6-8 : Filtre actif
- 2-6-9 : Autour des filtres
- 2-7 : Réalisations et plans
- 2-7-1 : Plans outils BDD
- 2-7-2 : Plans de la menuiserie de votre enceinte
- 2-7-3 : Critères importants à prendre en compte
- 2-7-5 : Réalisations 8, 10, 12 et 14 cm
- 2-7-6 : Réalisations 17 cm
- 2-7-7 : Réalisations 21 cm
- 2-7-8 : Réalisations 25 cm
- 2-7-9 : Réalisations 31 cm
- 2-7-9-1 : Base comp 1,4" et 31 cm
- 2-7-9-2 : 3 voies, DIY
- 2-7-9-3 : 3 voies, 2x31 cm, active
- 2-7-9-4 : 3 voies, 2x31 cm, active, DAVIS
- 2-7-9-5 : Modif moniteurpour projet DIY
- 2-7-9-6 : 3 voies, Cabasse Sampan
- 2-7-9-7 : Ecoute principale ADAM S6X
- 2-7-9-8 : Enceinte hi-fi anglaise
- 2-7-9-9 : 2x31 cm, 2 pavillons
- 2-7-9-10 : Graves 31 cm enceinte close
- 2-7-10 : Réalisations 38 cm
- 2-7-11 : Réalisations 46 cm
- 2-7-12 : Haut-parleurs pour le grave
- 2-8 : Quelques aspects du cahier des charges
- 2-9 : La sonorisation
- 2-9-1 : Enceinte de sono à 2 voies
- 2-9-2 : Fabrication enceinte de sono à 2 voies
- 2-9-4 : Caisson de graves pour sono
- 2-9-5 : Le SPL max des caissons
- 2-9-6 : Caisson de graves à pavillon pour sono
- 2-9-7 : Enceinte de bas médium pour sono
- 2-9-8 : Puissance des enceintes BM sono
- 2-9-9 : Puissance des enceintes graves sono
- 2-9-10 : Ajouter des roues à une enceinte
- 2-9-11 : L'enceinte NEXO LS2000
- 2-10 : Le home cinéma et ses réglages
- 2-10-1 : Home cinéma et haute fidélité
- 2-10-2 : Home cinéma : La famille sonore
- 2-10-3 : Home cinéma : Sélecteurs
- 2-10-4 : Les réglages en home cinéma
- 2-10-5 : Home cinéma : L'enceinte centrale
- 2-10-6 : Home cinéma et Hi-Fi : Une autre vision
- 2-10-7 : Une enceinte professionnelle de cinéma
- 2-10-8 : Réponse en peigne enceinte centrale
- 2-11 : La mise au point, filtre et enceinte
- 2-1 : Enceintes fermées
- 3 : Mon système, autres sujets
- 3-1 : Du 4 voies au large bande
- 3-2 : Ajouter un grave au large bande
- 3-3 : Bi et tri amplification active
- 3-4 : D'autres haut-parleurs large bande
- 3-5 : Retour progressif au large bande seul
- 3-6 : Annexes
- 3-7 : Changement d'énergie de chauffage
- 3-7-1 : Le chauffage central électrique
- 3-7-2 : La solution initiale
- 3-7-3 : Les solutions de rechange
- 3-7-4 : Dimensionnement de la solution
- 3-7-5 : Abonnement électrique jour / nuit
- 3-7-6 : Devis et bilan financier
- 3-7-7 : Installation pratique
- 3-7-8 : Dimensionnement de votre installation
- 3-7-9 : Vos avis
- 3-7-10 : Pompe à chaleur et démarchage
- 3-7-11 : Ma pompe à chaleur, loi d'eau
- 3-7-12 : Panneaux solaires
- 3-8 : Le chemin de Compostelle
- 3-9 : Les émissions musicales à la télé
- 3-10 : Le coin du râleur
- 3-11 : Éclairage en haut d'une armoire
- 3-12 : Isolation thermique
- 3-13 : Mon arrière grand-père
- 4 : Le site, contact, liens, recherches
- 4-1 : Accueil
- 4-2 : Première page du site
- 4-3 : Contact, écrivez-moi
- 4-4 : Lexique
- 4-5 : Faire un don par Paypal
- 4-6 : Déontologie et participation
- 4-7 : Validation W3C des pages
- 4-8 : Compteur
- 4-9 : Moteur de recherche dans le site
- 4-10 : Liens, les différents chapitres de ce site
- 4-12 : Les PDF et compléments de Jean Dupont
- 4-13 : Liens extérieurs au site
- 4-14 : Les bons mots de vos courriels
- 4-15 : Mentions légales
- 4-16 : Reprise du site, à terme
- 4-17 : Images et Web
2-1-10-1 : Le TQWT
Mise à jour : 10 octobre 2024, Antidote 11.

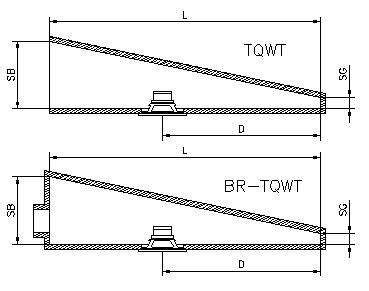

Principe du TQWT ou du BR-TQWT :
Longueur du tube pour TQWT et BR-TQWT :
L = C / 4 / F, avec C = 343.707 m/s, à 20° Celsius, 50 m d'altitude et 40%¨d'humidité relative, c'est le 1/4 d'onde de la fréquence F.
Cette longueur est une longueur brute, sans correction d'extrémité.
Exemple, pour F = 45 Hz, L = 343.707 / 4 / 45 = 1.91 m.
Hauteur du HP pour TQWT et BR-TQWT :
Cas général : D = L / ( 2 + racine( SG / SB ) ).
Cas particulier, SG = 0 : D = 1 / 2 * L. L'enceinte se termine par une pointe.
Cas particulier, SB = SG : D = 1 / 3 * L. La section de l'enceinte reste constante, comme un labyrinthe.
Le TQWT :
Il n'y a pas de règle précise pour un TQWT.
Le volume de l'enceinte n'a, semble-t-il, aucune importance.
La longueur du 1/4 d'onde se calcule sur la fréquence de résonance propre du haut-parleur : Fs.La hauteur du haut-parleur peut être réglée pour ne pas exciter les résonances de la pièce.
Voir la pièce d'écoute.
La hauteur optimale étant calculée, il suffit de régler le rapport SG / SB pour l'obtenir en pratique, dans la limite comprise entre 1 / 3 * L < Hauteur du haut-parleur < 1 / 2 * L.Enfin, la largeur de l'enceinte permet d'augmenter ou de réduire le volume global, en fonction du goût de chacun.
Une enceinte TQWT est une enceinte 1/4 d'onde dont la section augmente vers la sortie, avec un placement spécifique du haut-parleur.
L'outil de calcul des enceintes 1/4 d'onde, pour la valeur SL / SO = 10.00 peut vous faire un bon dimensionnement.
Il y a marqué "TQWT" en face de SL / SO = 10, impossible de se tromper...
Correspondance 1/4 d'onde avec TQWT : SL = SG, SO = SB.
La longueur sera plus importante que la longueur théorique, d'autant plus importante que vous vous éloignerez de 1.00 pour aller vers 10.00
La calcul vous indique la position optimale du haut-parleur en hauteur.
Liens :
Pour en savoir plus sur cette charge :
- Le site Quater-Wave en Anglais.
- http://www.quarter-wave.com/TLs/Alignment_Tables.pdf. Le lien ne fonctionne plus.
- http://www.bonavolta.ch/hobby/fr/audio/tqwt.htm
- Les enceintes 1/4 d'onde, avec les liens vers les outils de calcul.
