1-4-2-7 : Le câblage des studios d'enregistrement

Mise à jour : 16 juin 2023, Antidote 11.



Laisser ou retirer les solutions ?
Si vous faites bien ce qui est indiqué, avec des fils de masse/terre de forte section, la solution est sans risque.

Ce chapitre n'aurait jamais vu le jour sans un long échange sur un forum avec Pierre, qui est un professionnel des câblages de studio.
J'ai énormément apprécié son ouverture d'esprit, la tendance dans ce milieu et de garder jalousement le secret sur les solutions utilisées.

Dans le chapitre précédent, j'ai proposé une solution sans modification des appareils.
Cette solution est limite si vous avec plus de deux appareils avec une terre, surtout si ce sont des appareils de puissance.

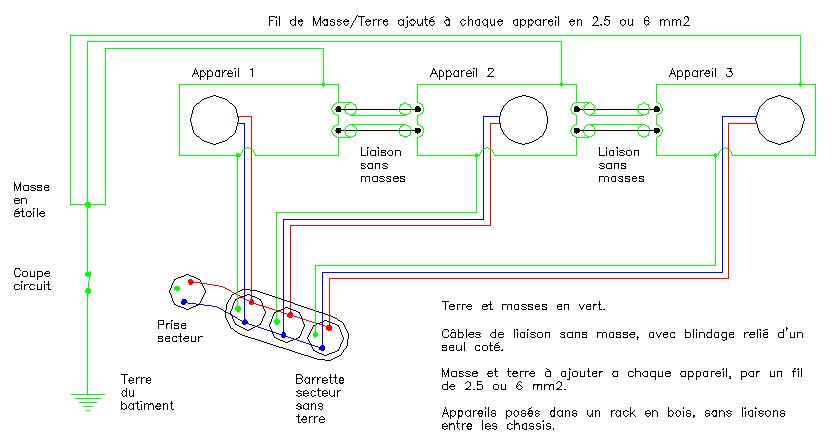

Dans cette solution studio, il faut ajouter à chaque appareil un câble de Masse/Terre, avec une excellente liaison au châssis de l'appareil, ce n'est pas facile...
Les câbles de liaisons sont spécifiques, sans liaisons des masses.
Une modification des câbles existants est possible.

Si les trois fils de masse que vous ajoutez sont de section importante, au moins 2.5 mm², et idéalement 6 mm², vous pouvez laisser les masses sur les cordons de modulation.
Pourquoi ?
Parce que si la section est plus faible, la résistance sera un peu plus grande, et la masse se fera plus par les câbles de 2.5 mm², ou encore plus de 6 mm², que par les câbles de modulation.

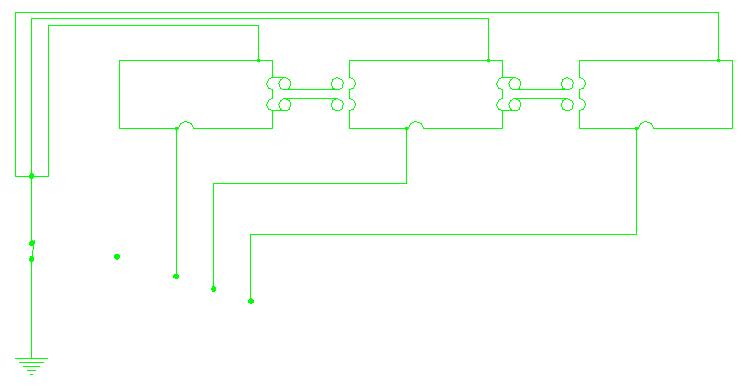

La simplification du schéma permet de vérifier aisément l'absence de boucles de masse.
Les câbles n'ont pas de liaison de masse, et le blindage n'est relié que d'un seul côté.
Ce sont les câbles de terre, ajoutés par vos soins, qui assurent aussi la liaison des masses, câbles haut-parleur de 2.5 mm² minimum pour cette liaison masse / terre.
