2-3-3-1 : Les pavillons arrière avec une réalisation "escargot", 1/4

Mise à jour : 19 juillet 2025, Antidote 12.



Principe :

Il y a peu de différence de principe entre un pavillon avant et un pavillon arrière.

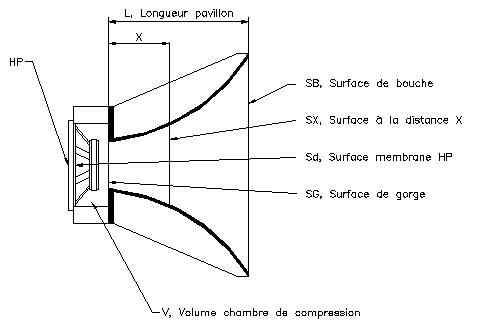

Pavillon avant :



Pavillon arrière :



Explications :

Toute la partie volume de la chambre de compression, surface de gorge, surface de bouche, longueur du pavillon, formule d'expansion est identique dans les deux cas.
La face avant du haut-parleur rayonne directement vers l'auditeur dans le cas d'un pavillon arrière.
La face arrière du haut-parleur est amortie par un volume clos dans le cas du pavillon avant.

Une première conséquence est une bande passante plus large avec le pavillon arrière :
Le pavillon n'est en fonction que dans le grave, au-delà de 200 ou 300 Hz, le petit volume à l'arrière du haut-parleur coupe l'émission du pavillon et c'est le haut-parleur seul qui rayonne.
Le pavillon avant est limité à 3 octaves ou 3½ octaves maximum comme tout les pavillons avant, en choisissant un haut-parleur avec un Qts très faible, Qts < 0.25.

Une deuxième conséquence est une sensibilité globale plus faible avec le pavillon arrière :
Pour que le petit volume à l'arrière du haut-parleur assure bien la coupure à 200 ou 300 Hz, la surface de gorge ne doit pas être trop grande, et la sensibilité du pavillon dans le grave ne doit pas être supérieur à celui du haut-parleur dans le médium.
Le pavillon avant peut être réglé pour avoir la sensibilité maximum sur sa bande passante.

Une troisième conséquence est un problème de phase acoustique entre l'émission directe du haut-parleur dans le bas-médium, médium et aigu d'un côté par rapport au grave.
Le grave qui doit parcourir une longueur de 2 m environ dans le pavillon arrivera en retard par rapport au reste du spectre.
Ceux qui ont réalisé ce type de pavillon disent que ce n'est pas gênant...
Je n'ai pas de retour sur la correction de la phase acoustique sur ce type d'enceinte, c'est certainement une solution de correction intéressante.



Volume arrière :

Le volume arrière sert à supprimer dans le bas médium l'action du pavillon arrière.

Vb_ar = ( 2 * Qes * Vas * Fs ) / Fc_ar

À la mise au point finale à l'écoute, Fc_ar est ajusté entre 150 et 250 Hz.

Pour notre FOSTEX FE 206 E, avec Fs = 39 Hz, Vas = 54.5 L, Qes = 0.18 :

• Pour Fc_ar = 150 Hz, Vb_ar = 5.10 L.
• Pour Fc_ar = 250 Hz, Vb_ar = 3.06 L.

En 2023, la simulation avec HornResp permet d'avoir une idée beaucoup plus juste du petit volume qui sera nécessaire, c'est la solution que je recommande.



Un exemple commercial :

Je suis tombé sur le banc d'essai de l'enceinte STRAD AUDIO LEMDA.
C'est l'extrait ci-dessous, à la fin de la 1^er page et au début de la 2^e, qui m'a incité à refaire mon outil de calcul.

Un mot de la charge à présent.
Il s’agit d’un pavillon arrière replié, ou plus exactement enroulé.
Les concepteurs des Lemda tiennent à cette précision, car ils se sont décarcassés pour éviter tous les angles et cassures dans la trajectoire du conduit acoustique.

Il n'y a pas photo, pour moi c'est un pavillon escargot !
Sans doute celui de l'enceinte STAD AUDIO LEMDA n'est enroulé que sur 180°, avec une partie droite au début et une à la fin, alors que mon outil l'est sur 270° avec une partie droite à la fin.
Il faudra sans doute un 2^e outil de calculs !



Outil de calculs :

L'outil de calcul est en 4 pages, comme les autres outils de calcul du site, c'est un outil spécifique pour les pavillons "escargot".
Cet outil est créé et vérifié, la vérification est en page 4/4.

L'outil est pour un pavillon escargot sur 3/4 tours.
Une évolution est prévue, pour ajouter un outil de calcul sur 1/2 tour.
Les pages 1/4 et 2/4 seront celles actuelles. Ces pages servent pour le choix du haut-parleur.
Dans la page 3/4, vous aurez deux tableaux de choix des valeurs de calcul, un existant aujourd'hui pour les pavillons escargot 3/4 de tour, un autre à créer pour les pavillons escargot 1/2 tour.
Les pages 4/4 seront spécifiques à chaque type de pavillon, 3/4 ou 1/2 tour.





Un exemple de réalisation :

Je n'ai pas cherché à faire le moins encombrant possible, l'absence de coude à 90° et à 180°, courant sur ce type de pavillon, est un gage de qualité incontestable.
La démonstration de l'effet néfaste des coudes brutaux existe en aéraulique industrielle, sous forme de coefficient de perte de charge, ce n'est pas directement transposable, mais les cas sont proches.
J'ai simplement cherché à proposer une solution irréprochable techniquement, et calculable automatiquement.
Avec un rayon de l'axe médian de prés de 40 cm, du contreplaqué de 5 mm doit se cintrer assez facilement, au moins pour le profil extérieur.
Il existe aussi du contreplaqué cintrable en épaisseur 7 mm.
Le haut-parleur est dans un petit volume de 2 à 6 L, pour un FOSTEX FE206E, volume qui reste "le paramètre de réglage" pour la mise au point finale.

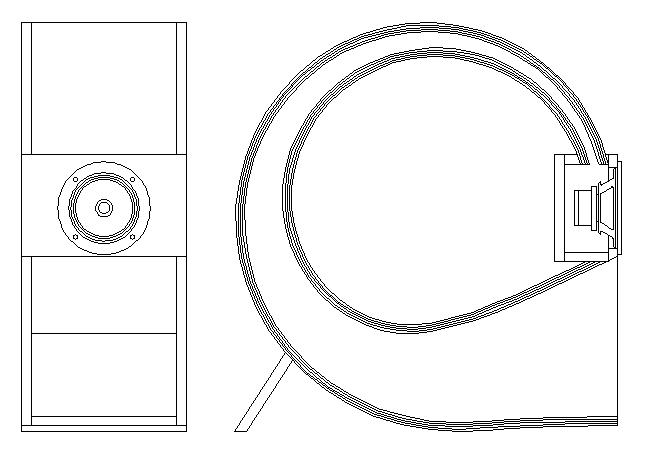

Le tracé du dessin ci-dessous est fait avec un pas de 5 cm. Un pas de 10 cm serait suffisant en pratique.
Le profil du pavillon est dessiné avec 4 feuilles de CTP 5 mm contre collés.
Les côtés sont en agglo de 22 mm, comme le volume pour le haut-parleur.
En ajustant l'angle final, il est possible d'avoir le profil extérieur bien horizontal sur les 35 derniers cm.
Le haut-parleur est un large bande de 21 cm.



À l'été 2025, je vous recommande de placer la bouche du pavillon au plus près du sol, pour profiter du couplage acoustique qui va avec, et ainsi avoir le grave d'une surface de bouche deux fois plus grande.
Le montage inversé, pour avoir une face plane dans la bouche du pavillon pour poser un tweeter, est une moins bonne solution.
De toute façon, pour moi, il est possible de se passer de tweeter avec une correction adaptée de la réponse du haut-parleur.



L'écoute :

Avec une enceinte à pavillon arrière équipée d'un haut-parleur large bande, il y a deux mots importants : "Large bande".
Un haut-parleur large bande ne s'utilise pas sans correction, c'est expliqué dans le détail dans le chapitre sur les haut-parleurs large bande.
Par conséquent, vous pouvez faire la meilleure enceinte à pavillon arrière qui soit, si le haut-parleur est écouté sans correction alors qu'il en a besoin, l'écoute sera celle d'un haut-parleur non corrigé, et le pavillon arrière ne rattrapera rien dans le médium aigu.
N'accusez pas le pavillon arrière dans ce cas, la faute est chez vous...

Le chapitre filtre pour (ne pas) ajouter un tweeter à un large bande vous expliquera comment faire un correcteur RLC passif qui marche.



Comment ajouter un tweeter :

Pas de tweeter :

Le chapitre filtre pour (ne pas) ajouter un tweeter à un haut-parleur large bande vous expliquera comment faire un correcteur RLC passif qui marche, et vous passer de tweeter.
D'autre part, il est préférable d'avoir la bouche qui sort à raz du sol comme ci-dessus, pour doubler sa surface virtuelle, et ainsi avoir un meilleur grave.

Avec un haut-parleur large bande seul sans correction, vous n'entendez pas un manque de grave et d'aigu, vous entendez une bosse dans le médium, ne vous trompez pas d'analyse.

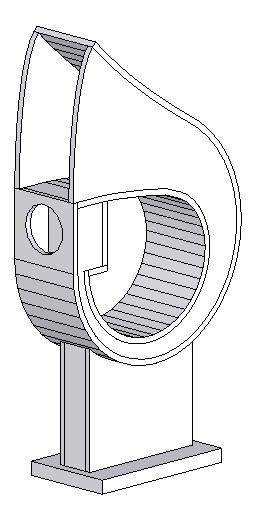

Avec un tweeter :

Je ne partage plus cette idée, je laisse simplement une image sans explication.

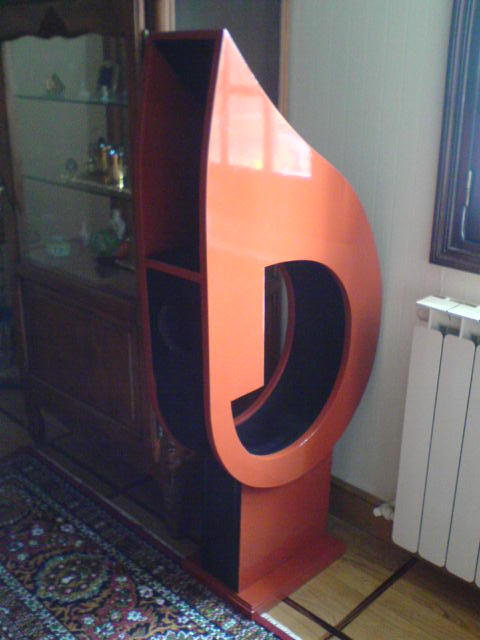

La réalisation de Ludovic.



Le plan ci-dessus convient pour des haut-parleurs qui résonnent à l'air libre assez bas, vers 40 ou 45 Hz.
En cas de doute, une simulation avec HornResp vous dira si la solution est bonne ou pas.



Enroulement sur 180° ou sur 90° :

Pour les haut-parleurs qui résonnent plus haut, un pavillon qui s'enroule sur 270° ou presque devient difficile à fabriquer, car le rayon interne devient trop petit.
Sur le même principe de calcul, il est possible de faire un pavillon juste sur 180°, ou même 90°.

Je vous propose les côtes à télécharger, vous aurez un lien pour revenir.

• Le LOWTHER DX3, sur 180°.
• Le LOWTHER DX4, sur 180°.
• Le FOSTEX FE126E, sur 180°, et le FOSTEX FE126E, sur 270°.
• LePDF du plan FOSTEX pour le FE126E.
• Le FOSTEX FE108S, sur 180°, et le FOSTEX FE108S, sur 270°.
• Le MONACOR SP30PAX, sur 270°.
• Le FOSTEX FE206E, sur 270°.

Concernant le FE108S qui résonne à 80 Hz, est-il nécessaire de replier le pavillon ? La longueur n'est que de 107.5 cm.
Imaginez le haut-parleur dans un petit coffret de 12x12 cm, au sommet d'un pavillon droit de 107.5 cm de long.
L'embouchure est dirigée vers le sol, mais 4 pieds soulèvent l'ensemble de 8 à 10 cm.
L'axe du haut-parleur est donc à 10 + 107.5 + 6 = 123.5 cm.
Pour des haut-parleurs arrière d'un système home-cinéma, ce n'est pas une aberration.
Ceux qui souhaitent le haut-parleur plus haut peuvent prendre un 13 cm qui résonne à 70 Hz.
Les colonnes C, D et E vous donnent les côtes pour une largeur constante.
Il est imaginable d'avoir deux côtés coniques, et de calculer les côtes dans l'autre plan.
Ce point sera détaillé ultérieurement.

Je ne suis pas au courant de toutes les réalisations faites à partir de mes plans et outils.
Jérôme m'a fait part de sa satisfaction en octobre 2007 :

Ce petit mot pour vous dire que, voici plus d'un an, je suis tombé par hasard sur votre site.
Au fil de la lecture, je suis tombé en arrêt avec l'enceinte escargot.
J'ai réalisé la "chose", réalisation pas si difficile que ça je trouve, surtout en exploitant du médium cintrable.
Résultat des courses : une merveille !
Le haut-parleur est un FOSTEX FE 208 SIGMA, auquel je viens d'ajouter un tweeter T90A.
Je trouve le résultat saisissant de qualité.
L'adjonction du tweeter est à mon sens absolument nécessaire, c'est l'essentiel du spectre qui se retrouve informé (filtrage du T90 par un condensateur papier huilé de 1uF).
L'ensemble a acquis, je trouve, une très grande linéarité, je n'ai plus envie de retoucher l'égaliseur comme lorsque le 208 y était seul.
Et puis, pour terminer : enfin, une enceinte qui ressemble à un instrument de musique ! Le WAF fait un bond en avant !

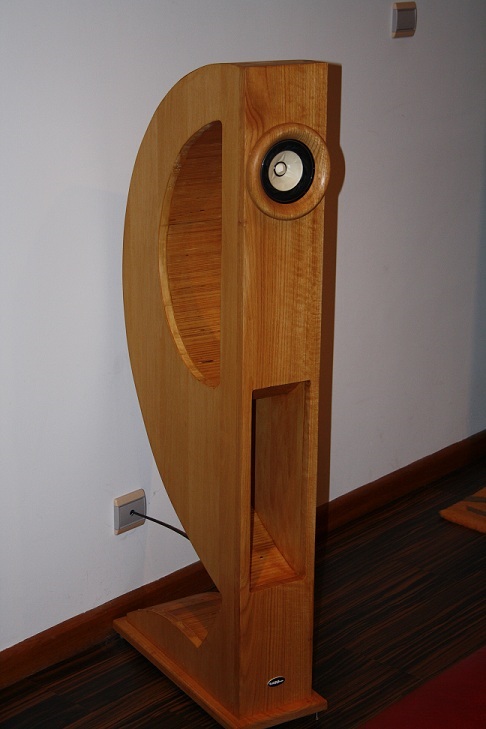

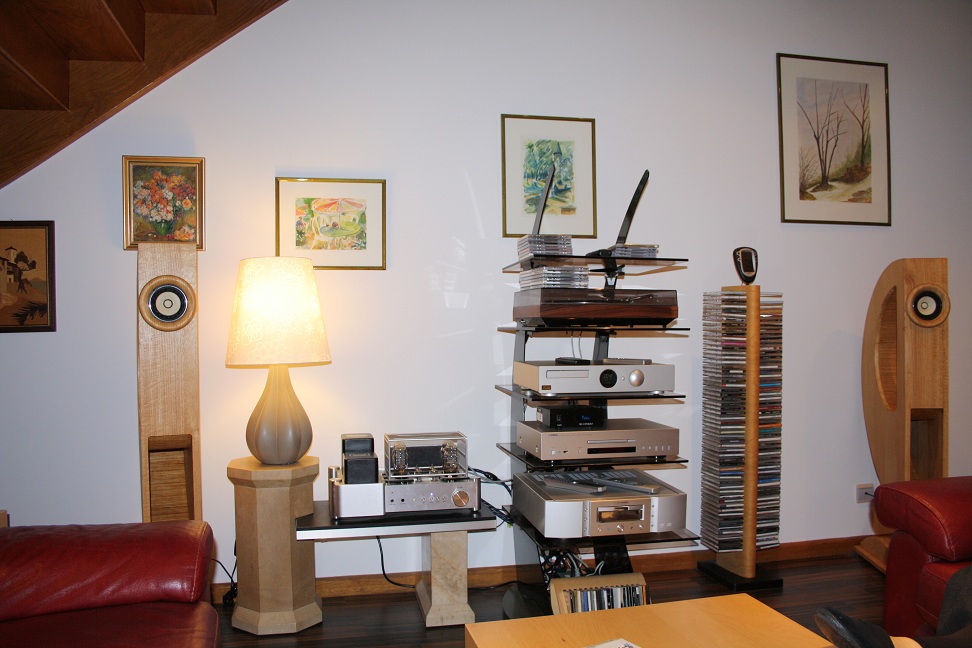

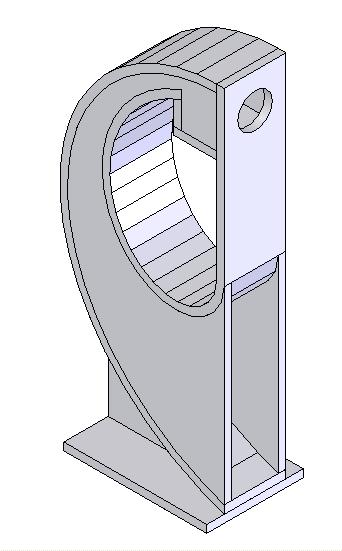

FE108S avec un pavillon arrière "180" :



Hauteur 97.5 cm, largeur 16 cm, profondeur 42.5 cm, socle largeur 25 cm, c'est moche, le plan devrait être retravaillé.
Ce qui est acoustiquement bien, c'est la sortie du pavillon à raz du sol.

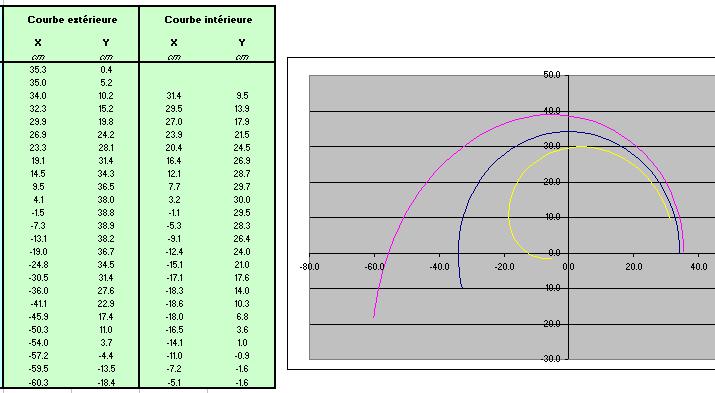

X est l'axe horizontal, Y est l'axe vertical. Progression par pas de 5cm sur l'axe médian.

Stéphane a fait cette réalisation à base d'un FE126E, en recalculant le profil avec le tableur.
Le PDF explique bien les difficultés de la réalisation, et montre très bien le rendu final.
Un avis d'écoute y figure aussi.

Christian a réalisé ces enceintes d'une très belle façon. Christian a vendu de la hi-fi pendant 25 ans, son avis à l'écoute prend une tout autre importance, c'est l'avis de celui qui connaît le sujet.

J'ai tout réalisé en bois contreplaqué de 12 mm collés en 5 bouts de 40 cm découpés à la scie à ruban et recollés ensuite pour faire l'escargot avec la colle de nerf et poisson.
De chaque côté, panneaux de latté de 20 mm et face avant chêne "d'Amérique provenant de mon village".
Et un petit extra en tournage en chêne "pour la déco".
J'ai monté des pointes sous les enceintes.
Les basses sont très belles et fermes j'aurais aimé un peu plus.
À l'écoute le médium aigu est sublime de naturel, avec une scène sonore très large sans coloration.
Le son est derrière les enceintes pourtant adossées contre le mur.
J'ai pourtant écouté des centaines d'enceintes du bas au soi-disant haut de gamme : à moins de 5000 € la paire, je ne connais pas d'enceintes capables de rivaliser avec ces petits haut-parleurs.
Je possède une paire d'EMP, elle est très loin derrière.

Je reste persuadé qu'avec un égaliseur numérique réglé à la mesure, ou avec une correction par convolution et une courbe cible, et branché de sorte que le signal reste en numérique du lecteur CD jusqu'à l'égaliseur, ces enceintes peuvent aller encore plus loin.
Lorsque l'on voit la qualité du matériel utilisé dans la chaîne, ce n'est pas une approche évidente à faire.



Liens :

• The Hedlund Horn.
• Hedlund Horn Project.
• Volvotreter Homepage.
• http://www.users.bigpond.com/dmcbean/.
• http://sysmic.free.fr.
• Pavillon_escargot.xls, ancien outil de calcul sous EXCEL, dans la version 11/02/2022.



Une belle réalisation. Vous ne lisez pas le Japonais ? Moi non plus. Mais est-ce utile si votre navigateur traduit automatiquement ?
http://www5e.biglobe.ne.jp/~junk-ima/D-37seisaku.htm
Notez que ce n'est pas tout à fait un pavillon, c'est une enceinte 1/4 d'onde dont la section augmente doucement, et qui se termine par un pavillon.
