1-3-3-1 : Mesure de la courbe de réponse d'un haut-parleur

Mise à jour : 3 septembre 2026, Antidote 12.



Des liens très utiles :



Réglage de la hauteur du micro :

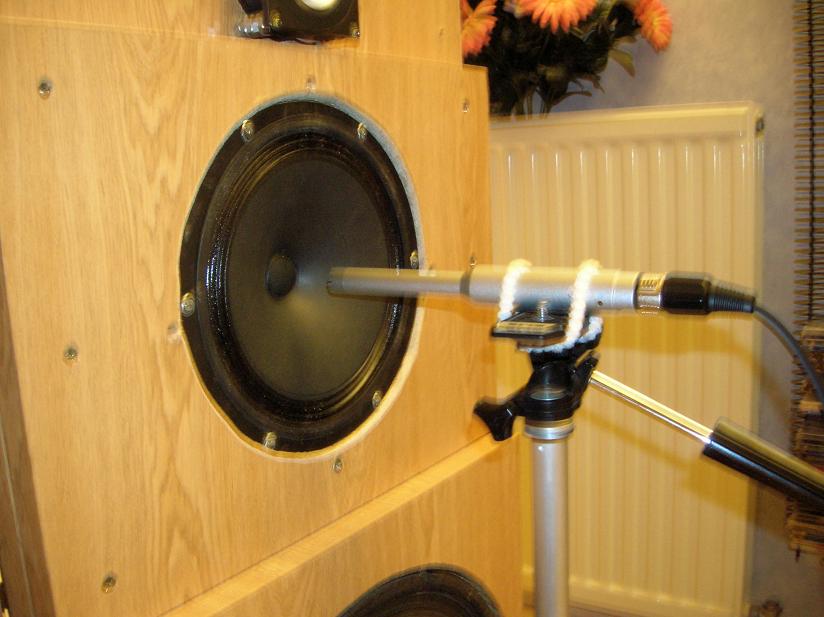

Hauteur du micro :

Réglage de la hauteur du micro pour mesure des enceintes principales face au haut-parleur de médium pour une enceinte à 3 voies.
C'est exactement le même réglage pour un haut-parleur large bande seul.
Enfin, pour une enceinte à 2 voies, le micro se place à mi-hauteur entre le haut-parleur de grave médium et le tweeter.
Aujourd'hui j'ai la petite pièce d'interface qui permet de visser sur le pied le support plastique du micro.




Je ne dois pas être le seul à penser que pointer le micro vers la source sonore est la meilleure des solutions.
Pourtant, ce lien vers un PDF Cross spectrum labs montre bien que le micro est plus linéaire lorsqu'il est placé verticalement.
Un fichier de correction est pratiquement inutile dans ce cas.
Je continue de pointer le micro vers le haut-parleur à mesurer, et j'utilise un fichier de correction du micro avec une correction en amplitude et phase acoustique.



Distance du micro :

Philosophie sur la distance de mesure.
C'est une vision du point de mesure pour faire une correction par convolution qui donne les meilleurs résultats à l'écoute.



Champ proche :

C'est une mesure pour avoir la réponse dans le grave uniquement.
La réponse de l'évent n'est pas prise en compte ni la taille de l'enceinte ni la pièce d'écoute.
C'est une très mauvaise chose de ne pas prendre en compte la taille de l'enceinte.
Correction de la taille de la face avant de l'enceinte.

Limite : 0.11 x D, ou D est le diamètre de la membrane en cm.
Fréquence limite de mesure : Flim <= 10950 / D, au-dessus, la mesure en champ proche n'est plus valable.

Pour un haut-parleur de 21 cm avec une membrane de 220 cm2, 16.7 cm de diamètre, c'est une distance de 1.8 cm, et une fréquence limite de 655 Hz.
Pour mes ALTEC 420 avec une membrane de 876.16 cm2, 33.4 cm de diamètre, c'est une distance de 3.7 cm, et une fréquence limite de 328 Hz.



Un peu plus loin :

Sur le forum SPL, j'ai lu des choses très précises :
On ne mesure pas un haut-parleur en champ proche.
On se place à d >> a, avec d distance entre la membrane et le micro de mesure, et a rayon du haut-parleur
.
Pour mes ALTEC 420, le diamètre a, calculé à partir de la surface Sd = 876.16 cm2, a = 33.4 cm, d >> 33.4 cm.

Il y a une annulation lorsque la différence de trajet entre le centre et le bord correspond à un nombre entier de longueurs d'onde.
racine( d2 + a2 ) - d = n * C / f
, ou encore f = n * C / ( racine( d2 + a2 ) - d ).

Si nous prenons a = 0.334 m, une distance de mesure de 0.80 m, n = 1 et C = 343.711 m/s, la première annulation est à 5136 Hz.
Si nous prenons a = 0.334 m, une distance de mesure de 0.40 m, n = 1 et C = 343.711 m/s, la première annulation est à 2838 Hz.
Mesurer loin est pas mal !



Champ lointain :

Vous mesurez le haut-parleur et la taille de la face avant de l'enceinte, sans trop prendre en compte la pièce.
Il ne faut garder que les 20 à 30 ms après l'impulsion pour éviter d'avoir les retours de la pièce dans la mesure.
Ces 20 à 30 ms limitent l'étendue de la réponse valide dans les graves, à 33.3 Hz pour 30 ms.
Dans une grande pièce avec des échos qui arrivent plus tard, ou en extérieur, vous pouvez augmenter les 30 ms à 40 ms.
Pour Joe d'Appolito, le champ lointain, c'est 3 à 4 fois le diamètre du haut-parleur, je prenais 3.5, arrondi au cm le plus proche.

Pour un haut-parleur de 21 cm de diamètre de 220 cm2, la distance du cache noyau au micro est racine(220 * 4 / Pi) * 3.5 = 58.6 cm. Je prends 59 cm.
Pour mes ALTEC 420 de 876.16 cm2, la distance du cache noyau au micro est racine(876.16 * 4 / Pi) * 3.5 = 116.9 cm. Je prends 117 cm.



Dans le plan du sol :

Avec le micro posé par terre.
Le micro doit être placé à la distance définie dans le champ lointain.
La sensibilité mesurée dans le plan du sol est de +6 dB par rapport à la même sensibilité mesurée dans le champ lointain.
Cette mesure évite les erreurs pendant la mesure, avec la réflexion sur le sol et le plafond.



Au point d'écoute, c'est un champ lointain réverbérent :

Vous n'éviterez pas les réflexions de la pièce, et les perturbations qui vont avec.
C'est la méthode utilisée par plusieurs logiciels du commerce, soit avec un micro avec quatre capsules, soit avec 7 à 9 mesures dans des positions au point et autour du point d'écoute, soit en mesure MMM "Moving Mic Measurement".



Ma recommandation :

Pour commencer, une première mesure en SWEEP en champ lointain, pour avoir la phase acoustique dans les aigus avant correction.
C'est avec cette méthode que j'ai eu les meilleurs résultats à l'écoute.
Cette mesure sert pour corriger la réponse et la phase acoustique, avec peu de réflexions de la pièce dans la mesure.

Cette première mesure est suivie d'une deuxième mesure MMM en bruit rose au point d'écoute, pour faire une intégration lente de ce qui se passe vers le point d'écoute.
Le micro est déplacé lentement à la main à droite et à gauche, en avant et en arrière, au-dessus et au-dessous du point d'écoute, environ 27 points en une fois.
Cette mesure qui dure de 1 à 2 minutes ne permet pas d'avoir une phase acoustique exploitable, cela n'a pas d'importance, la phase acoustique a été corrigée à l'étape précédente.

La mesure en champ proche ne sert que pour la partie en dessous de 200 Hz, pour éviter le trou aux alentours de 100 Hz.
Cette mesure est ajoutée au bon niveau sonore à la première mesure.



Lieu de la mesure :

Dans la pièce d'écoute, portes et fenêtres fermées :

C'est la méthode que j'utilise aujourd'hui, avec une mesure MMM, enceinte par enceinte.
Mesurer les deux enceintes ensemble ne sert rigoureusement à rien, sauf à embrouiller vos conclusions.
La phase est corrigée de façon "douce" à l'écoute, sans mesure.

J'ai mis longtemps à me rendre compte de l'obligation de mesurer dans une pièce très silencieuse, à titre personnel c'est ce que j'ai toujours essayé de faire.
Je suis allé mesurer chez un internaute qui avait ouvert les fenêtres. Sur le coup je n'ai pas fait trop attention.
À l'analyse des mesures, il y avait une solide remontée dans les graves : +10 dB à 20 Hz par rapport au niveau à 160 Hz, alors que l'on devrait être vers -20 dB !
La voie mesurée était un pavillon SATO, filtré à 200 et 900 Hz en Linkwitz-Riley à 24 dB/octave.
La rivière à proximité en est à coup sûr la cause, pourtant, je ne l'ai pas perçu comme un problème pendant les mesures.

De retour chez moi, j'ai refait des mesures, fenêtres fermées à gauche et ouvertes à droite.
Effectivement j'avais +7 dB dans le grave à 20 Hz, la cause est entendue.
Nous progressons en prenant en compte nos erreurs, celle-là ne se reproduira pas !

Un bruit de fond à 20 Hz n'est pas perçu comme fort, les courbes de Fletcher-Munson nous jouent un sacré tour.

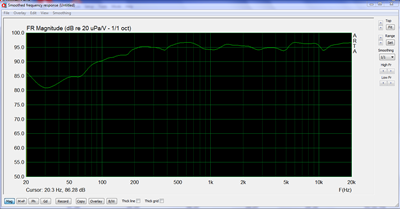

mesure fenêtres fermées mesure fenêtres ouvertes



Dehors dans le jardin :

Il y a moins d'accidents dans la réponse.
Si vous devez faire la mise au point ailleurs que dans la pièce d'écoute.
C'est la méthode que vous lirez sur les forums.

Attention au bruit ambiant dans la réponse mesurée dans les graves, voir ci-dessus.
Pour moi, la méthode est simplement inapplicable, sauf si vous êtes à la campagne un jour sans vent, sans rivière et sans trafic routier, SNCF ou RATP à côté, sans parler des avions.



Réglages des entrées et sorties :

Lorsque l'on fait des mesures que de temps en temps, comme dans mon cas, impossible de se rappeler comment il faut paramétrer les logiciels pour que ça marche sans passer une heure à retrouver les choses.
Cette partie vous aidera sans doute beaucoup, mais c'est aussi ma mémoire écrite...

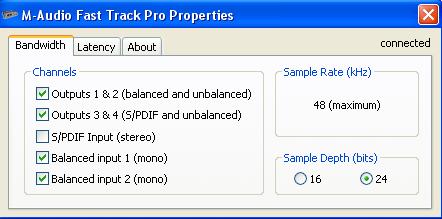

Dans la carte de son FAST TRACK PRO pour une mesure de la courbe de courbe de réponse.

Chez moi, j'utilise la sortie numérique S/PDIF, et je rentre le micro dans l'entrée Balanced Input 1.
Pour une sortie en analogique, vous avez les Ouputs 1 & 2 en analogique sur prises RCA.

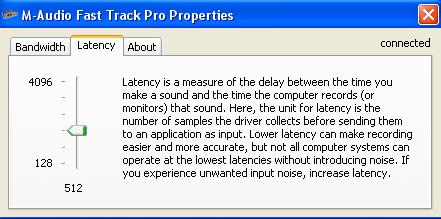

Notez bien le "connected" en haut à droite qui vous dit que la FAST TRACK PRO est bien allumée, et qu'elle est reconnue par le PC.

fast-track-pro-1.jpg fast-track-pro-2.jpg



Dans le logiciel ARTA :

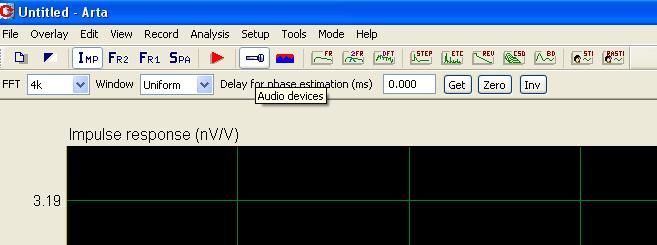

Cliquez sur le micro dans les menus, à côté du triangle orange.

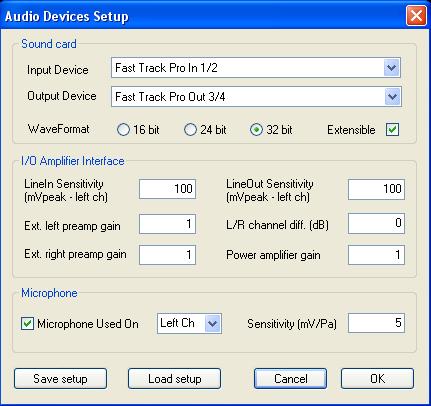

Le logiciel est réglé pour prendre les sorties 3 & 4 analogiques ou S/PDIF, et les entrées 1 & 2.
À vous de faire le branchement qui correspond à ce paramétrage. Une fois fait, ça marche !!!





Paramétrage ARTA :

J'ai posé une question de confirmation des valeurs à utiliser sur un forum de spécialistes.
Les valeurs Sweep sont confirmées.
Vous pouvez aussi consulter cette explication sur le forum MELAUDIA. FFT 1 ou 2 k, Séquence length 256 k.
Mon expérience sur le réglage FFT, 2 k pour avoir une bande passante qui descend assez dans le grave, et peut être 4 k pour un SUB qui descend très bas.

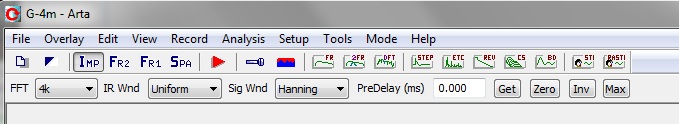

Réglage de la FFT :

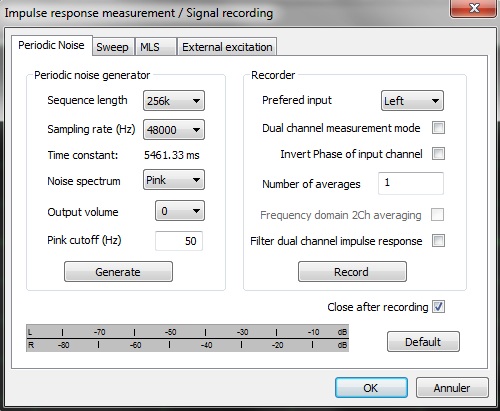

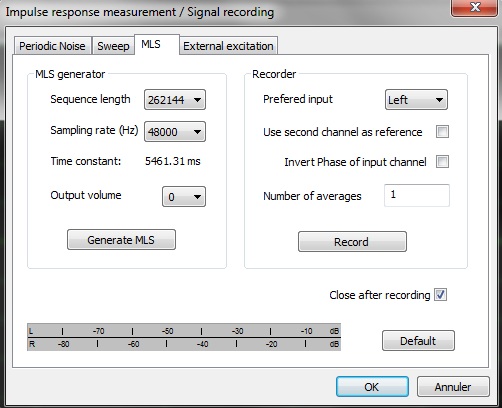

Réglages dans Record, impulse response / time record :

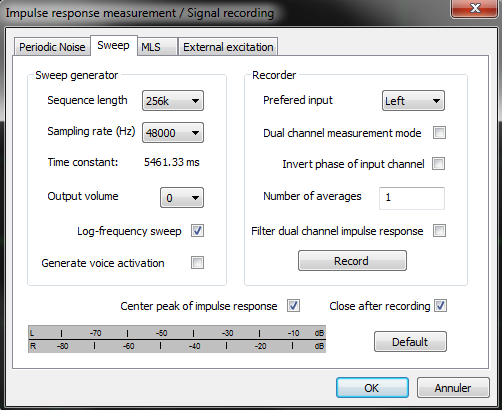

Paretrage ARTA pour mesure en sweep




Calibration :

PDF en Français sur : Calibrer son système pour mesurer des enceintes avec ARTA.
C'est aujourd'hui le point faible de mes mesures, je dois travailler ce point.



Mesures de base avec ARTA :

Je ne suis pas un spécialiste de la mesure.
Je ne fais que montrer ce que l'on peut obtenir avec ce logiciel et les réglages de base, et comment on l'obtient.
Il y a des réglages fins qui doivent être approfondis : Le mode d'emploi ARTA.

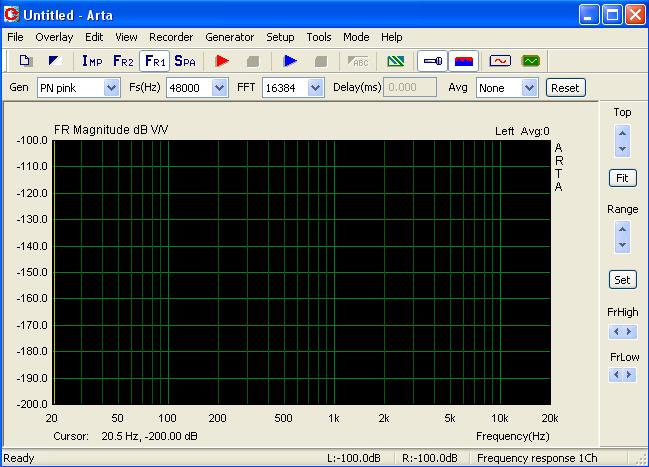

Commencez par lancer ARTA.




Appuyez sur FR1.

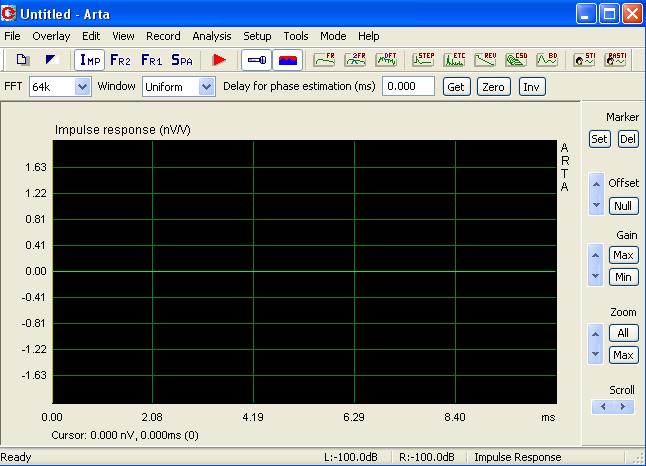

Appuyez sur la flèche rouge, attendez 30 secondes environ, puis appuyez sur le carré rouge qui remplace la flèche rouge, enfin sur le bouton IMP.

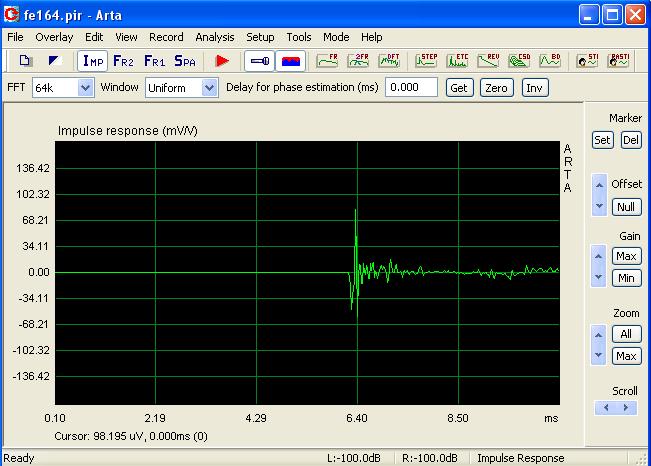

Traitez l'impulsion avec les traits jaune et rouge, pour fenêtrer la réponse en fonction de votre besoin.
Le chapitre Garder la partie utile de l'impulsion vous l'explique dans le détail et pas par pas.

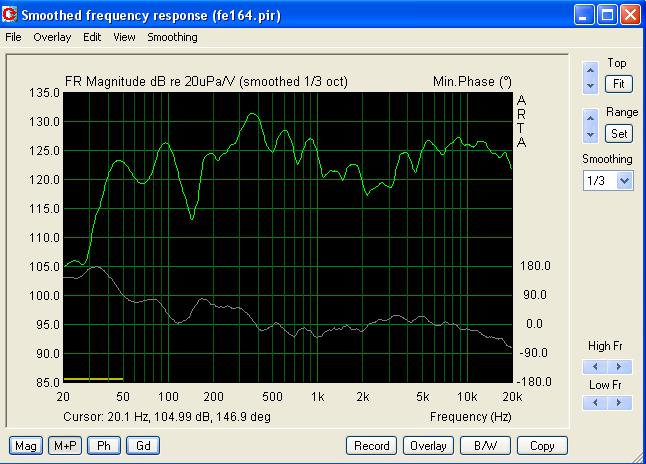

En appuyant sur le bouton FR, puis dans la fenêtre qui s'ouvre sur M+P, et en cochant dans View "Minimum phase", vous obtenez les deux courbes ci-dessous.
Il y a des choses à faire avant, comme fenêtrer la mesure en jouant avec les traits jaune et rouge ainsi qu'avec le prédélay.

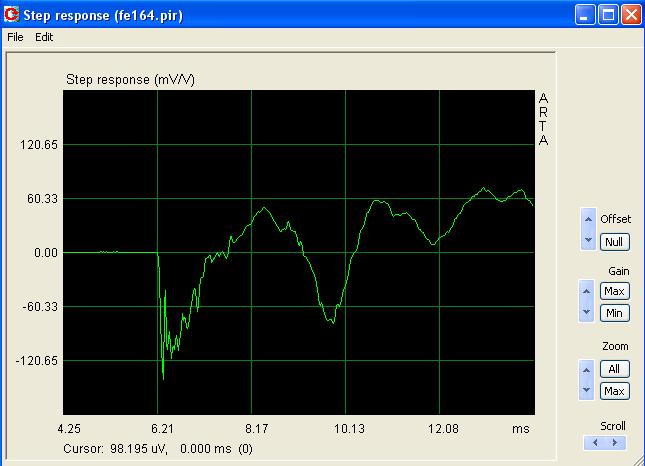

Fermez la fenêtre. Bouton STEP. Impulsion de base à 6.21 ms, écho à 9.5 ms, différence 3.3 ms, c'est-à-dire 1130 mm.

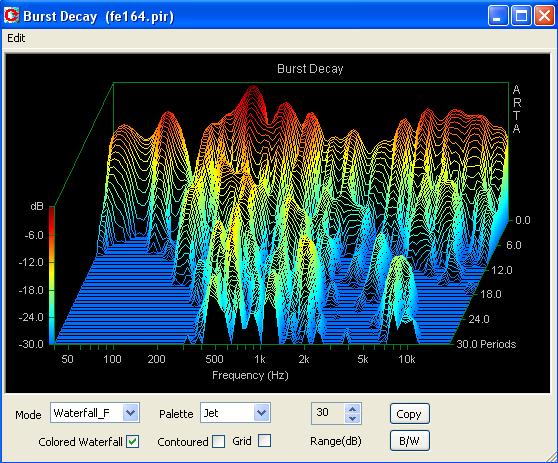

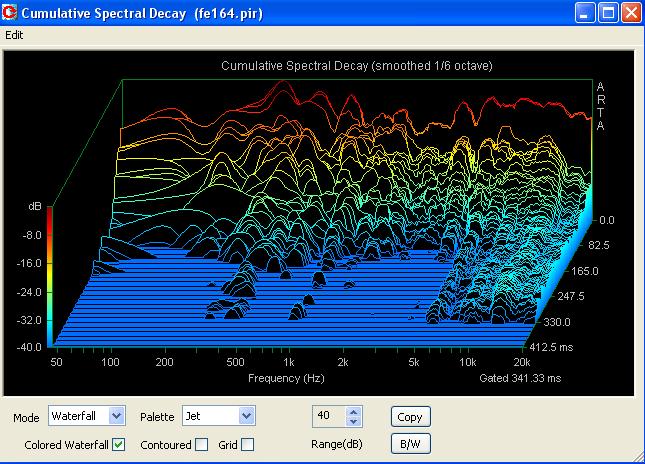

Fermez la fenêtre. Bouton CSD.




Fermez la fenêtre. Bouton BR3




Mesures avec HOLMImpulse :
