1-4-2-4 : Diagnostic de votre installation

Mise à jour : 24 février 2025, Antidote 12.



Diagnostic ou pas ?

Les solutions proposées dans le chapitre les solutions ne rendent pas indispensable le diagnostique.
Faire le diagnostic vous permet d'éviter d'acheter et d'utiliser des transformateurs d'isolement pour rien.
Vous aurez essayé en premier la réduction de la taille des boucles de masse, à faire sans diagnostic, et avant d'aller plus loin.



Comment faire le diagnostic :

Vous devez contrôler chacun de vos appareils, un par un, en les débranchant complètement.
Les appareils doivent être débranchés, pour ne pas détecter une boucle causée par un autre appareil.

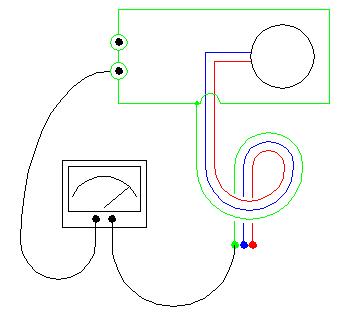

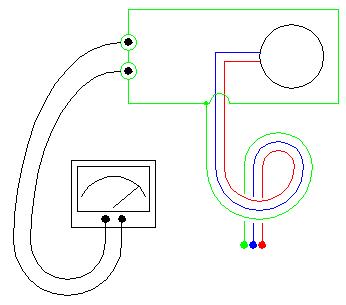

Je précise explicitement que l'appareil à aiguille est une représentation symbolique d'un bon Ohmmètre numérique.

Un Ohmmètre numérique a un mode test de continuité qui émet un bip quand il y a une continuité du circuit électrique.
Le niveau de résistance nécessaire au déclenchement du bip varie en fonction des multimètres.
Sur un FLUKE, c'est quand la résistance est inférieure à 40 Ohms si vous êtes sur le calibre 400 Ohms.
Sur le mien, la valeur en Ohms s'affiche en même temps, je retiens une résistance inférieure à 1 Ohm.



Il y a deux contrôles à faire pour chaque appareil :



Ce contrôle permet de savoir dans quel cas d'application vous êtes, et quelles solutions il faut appliquer.
La réduction de la taille des boucles de masse solutionnera le 2^e cas.



Les appareils :

Pour moi qui suis mécanicien de formation, et absolument pas électronicien, les appareils sont des boîtes noires que je n'ouvre pas parce que je suis incapable de rentrer dans les détails de la conception.
Pour un électronicien, l'ouverture de l'appareil est une nécessité, avec une analyse des choses qui m'échappe totalement.
Cette différence d'analyse entraîne parfois des incompréhensions.

Prenons les cas 1, 2 et 3 ci-dessous, les trois ont le châssis relié à la terre.
Le cas 1 a les masses des prises RCA reliées au châssis et donc à la terre.
Les cas 2 et 3 ont les masses des prises RCA isolées du châssis, et qui ne sont pas à la terre.
La différence entre les cas 2 et 3 est que le cas 2 est un appareil stéréo, tandis que le cas 3 est un double mono.

Un électronicien m'a fait remarquer que les cas 2 et 3 ne pouvaient pas exister, car, si la masse des prises RCA est effectivement isolée du châssis, elle est à la masse ailleurs dans l'appareil.
Je n'ai pas d'argument contre ça, ce n'est pas mon domaine.
Mais lors du diagnostic au multimètre, ce sera un cas 1 si la masse des RCA est en continuité électrique avec la terre, peu m'importe comment c'est réalisé en pratique.

Ma seule approche est de savoir s'il y a continuité électrique entre les masses des RCA et la terre, ou s'il n'y a pas continuité.
Si vous réduisez la taille de la boucle de masse en scotchant les câbles D et G ensemble, beaucoup de cas deviennent inutiles.
Par le passé, j'ai été plus puriste qu'aujourd'hui...
Aujourd'hui je garderai les cas 1 et 7 d'un côté, et les autres cas de l'autre, c'est bien suffisant dans la majorité des cas.

Il y a un cas où la réduction de la taille de la boucle de masse, en scotchant les câbles de modulation D et G ensemble, ne marchera pas ou mal, c'est quand les prises RCA, D et G, sont très éloignées l'une de l'autre.
Regardez les images de mes BEHRINGER A500, il y a 30 cm environ entre les deux prises RCA.
Avec des appareils ainsi conçus, tous les cas sont nécessaires.



Il y a 8 cas d'appareil différents :



Avant de traiter dans une table les différentes combinaisons possibles, un certain nombre de regroupements sont nécessaires.



Les regroupements :

À partir du moment où la terre est séparée des RCA, que la terre soit présente ou pas, il ne reste que deux cas :



La masse des RCA est commune et isolée de la terre, boucle de masse au niveau des câbles de liaison.



La masse des RCA est séparée entre les canaux et avec la terre, pas de boucles de masses.



Les 4 cas :

• Masse des RCA communes ET masse à la terre. Cas 1.
• Masse des RCA séparées ET masse à la terre. Cas 7.

• Masse des RCA communes isolées de la terre. Cas 2, Cas 4 et Cas 5.
• Masse des RCA séparées isolées de la terre. Cas 3, Cas 6 et Cas 8.



De la théorie à la pratique :

L'ampli est un BEHRINGER A500 de studio, avec deux entrées sur prises RCA, et une prise secteur avec terre.

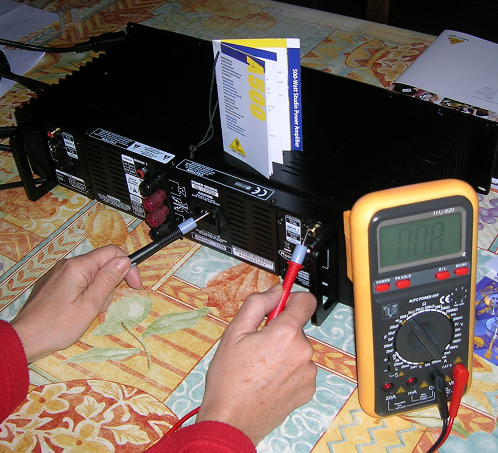

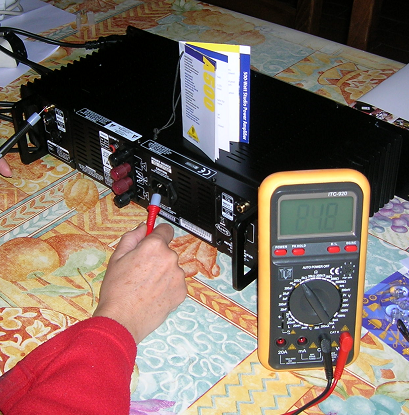

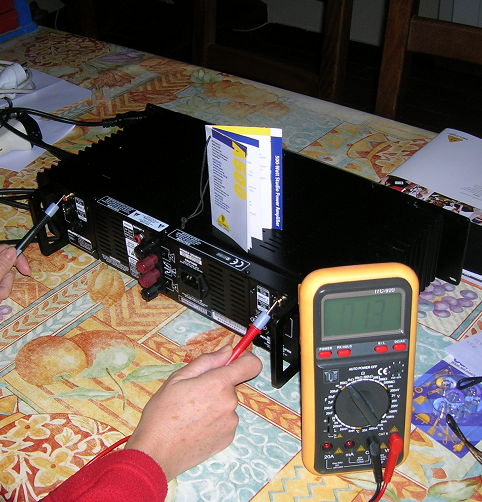

Il y a trois mesures à faire, entre les deux RCA, et entre chaque RCA et la prise de terre.
Lorsque vous mettez les broches de mesure sur les prises ou terre, les contacts ne sont jamais parfaits.
D'autre part l'appareil de mesure ne délivre pas un courant suffisant pour mesurer une résistance très faible ou nulle pendant un temps important.
Lorsqu'on lit moins de deux ohms sur l'appareil, avec une valeur qui est passée ponctuellement à moins de 0.3 Ohm, la résistance est nulle...



Pour le branchement j'ai appliqué la solution de la réduction de la taille des boucles de masse, pour un branchement via les prises XLR.
Comme j'utilise deux amplis bridgés, les câbles secteurs ont, eux aussi, aussi été scotchés ensembles.
