2-1-13-1 : L'enceinte JENSEN S-100

Mise à jour : 24 janvier 2024, Antidote 11.



Principe et variantes :

Scan d'un passage du livre de Jean HIRAGA : Les haut-parleurs.
Cette solution ancienne est purement passive :
Elle me fait peur sur la capacité des amplis à supporter la mise en mono, tous les amplis ne vont pas supporter.

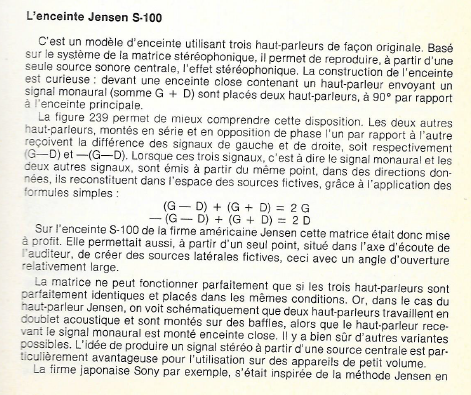

Page 1/5 :

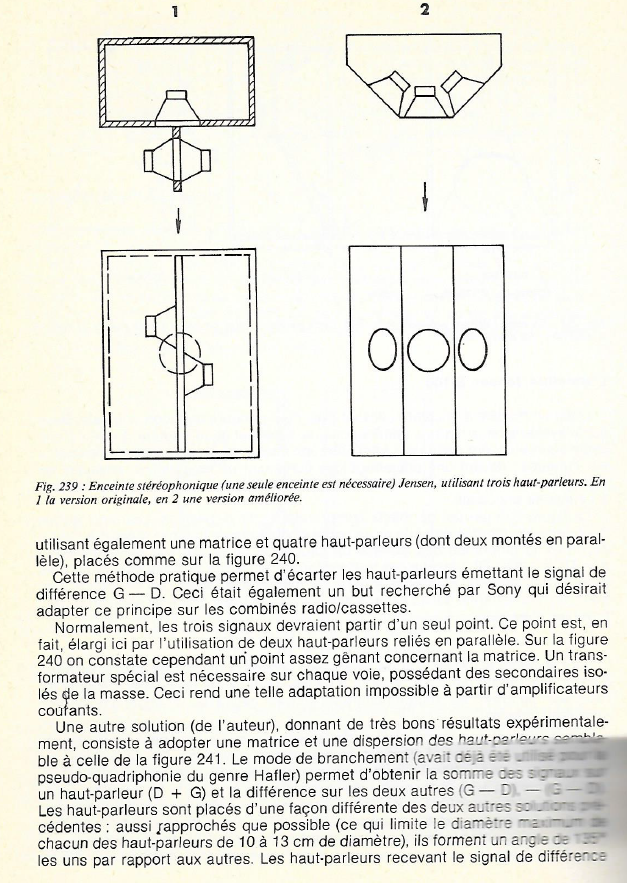

Page 2/5 :

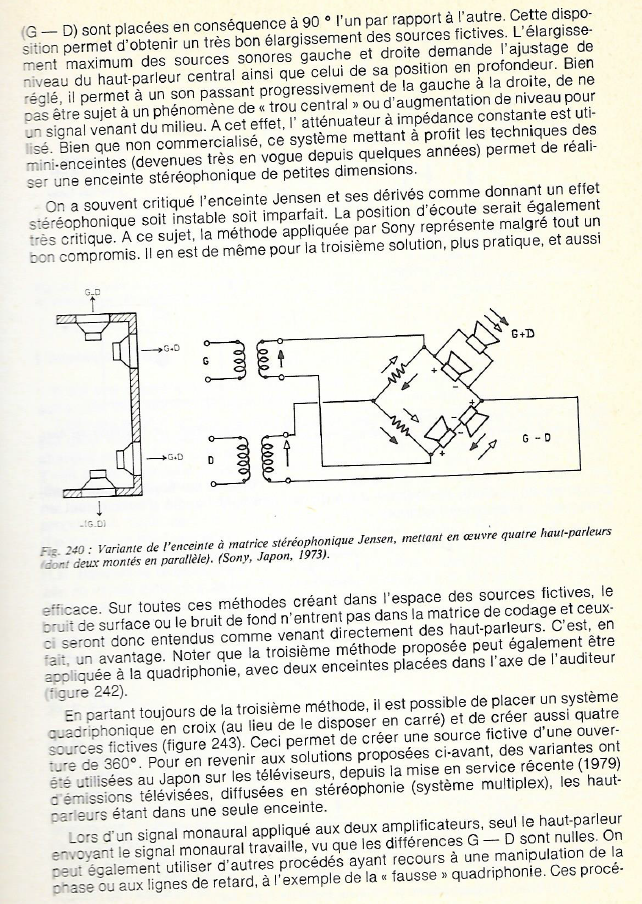

Page 3/5 :

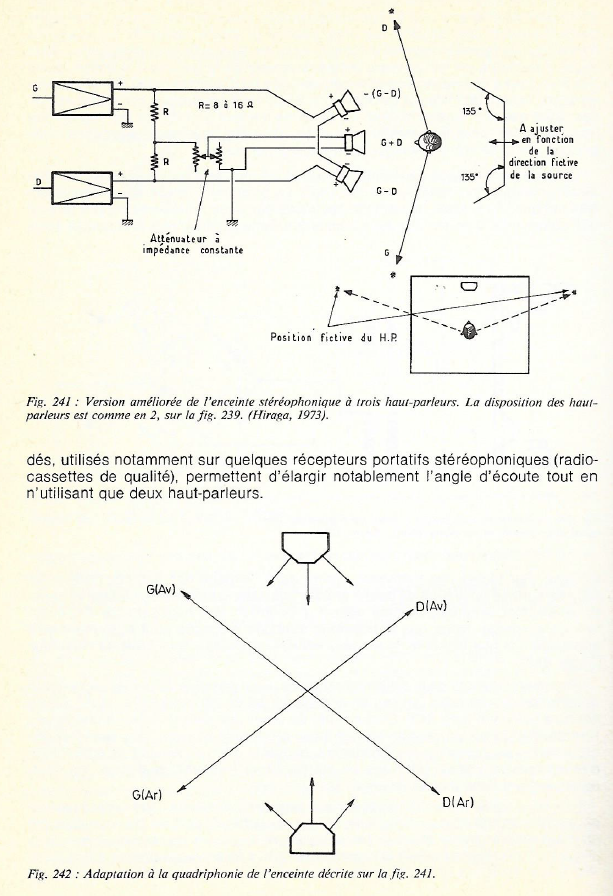

Page 4/5 :

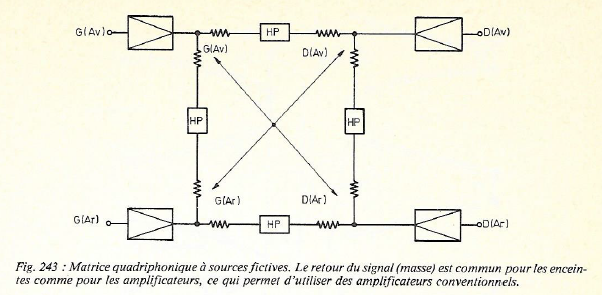

Page 5/5 :

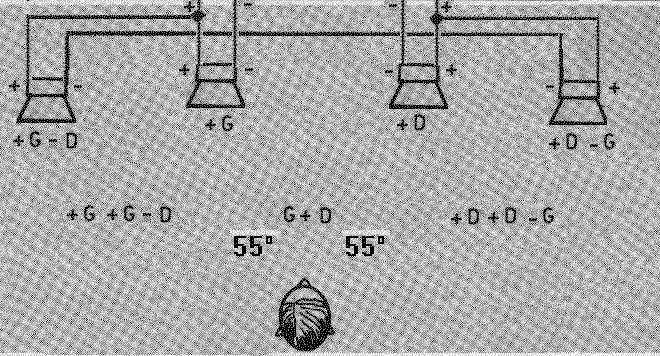

Un autre câblage, avec 4 HP :

La câblage, en prenant le signal sur les deux + des canaux D et G, me fait peur, et ne doit pas marcher avec tous les amplis.
Je préfère de loin la solution dans le domaine numérique, solution pour laquelle nous avons la certitude de ne pas détruire un ampli, ni de perdre de la stéréo.



En 2021 dans le domaine numérique :

Aujourd'hui en 2021, avec la dématérialisation et les corrections par convolution, nous pouvons sortir le contenu du 3^e canal en numérique en demandant simplement la somme des canaux D et G dans le fichier de configuration.
Nous pourrons tout aussi facilement mettre le gain qui convient avec le fichier de configuration.
Enfin s'il y a besoin d'un délai, soit sur le canal central, soit sur les canaux D et G, ce sera facile à faire.

Que des avantages ?
Il faudra une carte son avec 3 canaux, pas difficile à trouver chez les PROS, mais cela élimine tous les DAC stéréo hi-fi.
Il faudra aussi un 3^e canal d'amplification, un ampli bridgé par exemple.

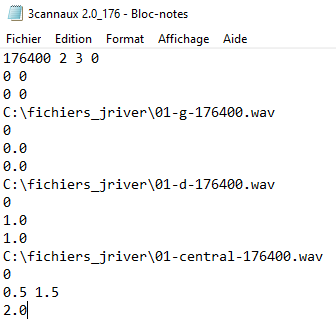

Image du fichier de configuration, à 176.4 kHz, pour les corrections par convolution, 2 canaux d'entrée, 3 canaux de sortie, deux canaux en stéréo et le troisième en mono.



Réalisations commerciales :

Ces réalisations respectent plus ou moins le principe de départ.

• Stéréolith.
